Rotametry

Systemy rurociągów ciśnieniowych firmy Georg Fischer +GF+ oferują użytkownikowi wiele rozwiązań pomocnych w procesie transportu medium. Jednym z elementów, który ma bardzo istotne znaczenie w procesach przemysłowych, jest przepływ aplikacji (dokładniej jego wielkość wyrażona w odpowiednich dla nas jednostkach). Pierwszym z podstawowych narzędzi pomiaru przepływu jest rotametr. Urządzenie te dzięki prostej, kompaktowej budowie, ale także wysokiej dokładności jest bardzo popularne i często stosowane w instalacjach.

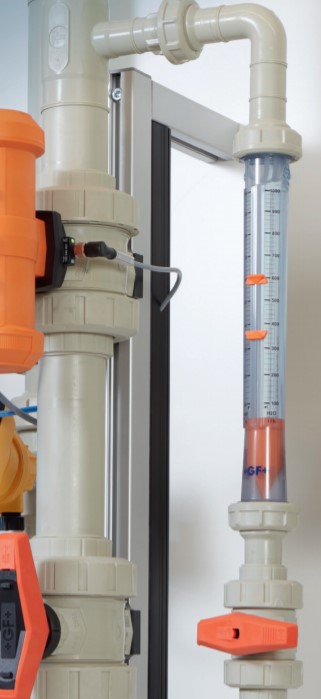

Rotametr w instalacji z PP-H
Rotametr +GF+ w instalacji z PP-H

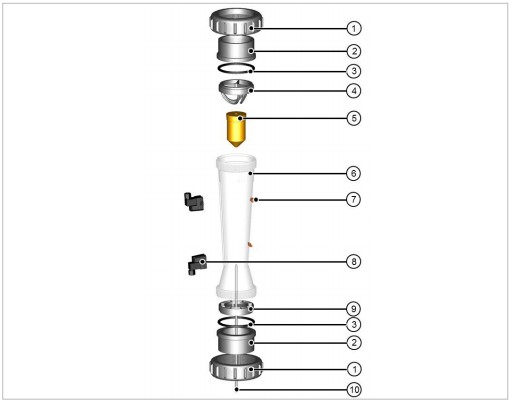

Budowa rotametrów

Rotametr przepływowy to produkt, które składa się z:

  • przezroczystej tuby z naniesioną skalą o zmiennym przekroju (zazwyczaj stożkowym, rozszerzającym się ku górze) (6),
  • pływaka umieszczonego wewnątrz (wraz ze "zderzakami") (4,5, 9),
  • odpowiednich przyłączy pod rurociąg (1,2,3),
  • oraz czasami przy większych średnicach prowadnicy dla pływaka (10).
Budowa rotametru Georg Fischer +GF+
Składowe Rotametru +GF+

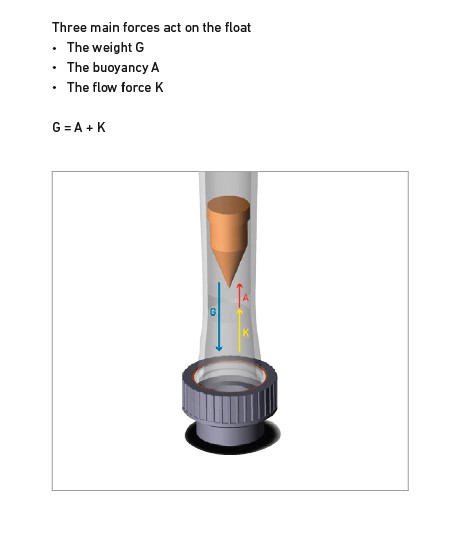

Medium przepływając od dołu, powoduje unoszenie się pływaka do poziomu równowagi sił. Właściwość ta wynika z fizycznych właściwości - ciężkości, tarcia i wyporu. Siły te równoważą się i doprowadzają do położenia pływaka na danej wysokości rotametru, który wskazuje na skali naniesionej na tubie odpowiedni przepływ.



Zasada działania rotametra
Rotametr - zasada działania



Rotametry produkowane przez firmę Georg Fischer +GF+ zbudowane są z odpornych chemicznie tworzyw sztucznych, co powoduje, że znakomicie znajdują swoje zastosowanie w aplikacjach wodnych (rotametry do wody) oraz agresywnych i wymagających instalacjach.



Każdy rotametr w naszej ofercie zbudowany jest z:

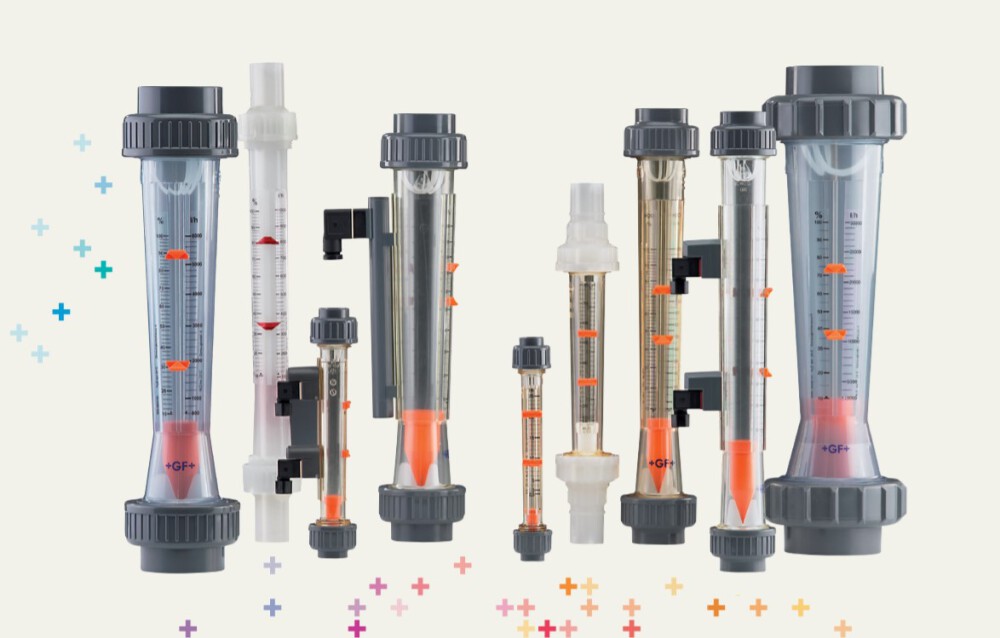

Rotametry Georg Fischer +GF+
Rotametry firmy Georg Fischer +GF+
  • Przezroczystej tuby pomiarowej wykonanej z tworzywa PVC-U, PSU, PA oraz PVDF. Wybór tworzywa zależy od medium oraz jego temperatury.

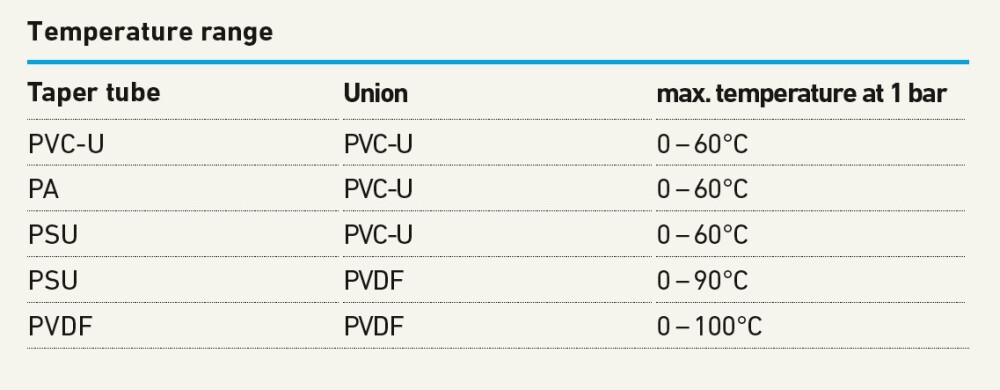

    Zakres temperatur dla tworzyw sztucznych - rotametry
    Zakres temperatur dla poszczególnych tworzyw sztucznych



  • Skali na tubie pomiarowej - standardowo rotametry dostarczane przez firmę Georg Fischer +GF+ są wyposażone w podwójną skalę wyrażoną w procentach (%) oraz litrach na godzinę (L/h) dla czystej wody (H2O).  Dostępne są również dodatkowe skale przeznaczone na inne media (np. kwas solny HCl, wodorotlenek sodu NaOH, powietrze) bądź inne zakresy pomiarowe (m3/h).
  • Pływaka wykonanego z PVDF (w widocznym pomarańczowym kolorze, do wyboru bez magnesu lub z magnesem) oraz elementów (tzw. zderzaków), które zabezpieczają przed ewentualnym zniszczeniem rotametru w sytuacji nagłych skoków ciśnienia.
  • Przyłączy - półśrubunków z uszczelnieniem o-ring, które pozwalają na połączenie rotametru z dowolną instalacją. Dzięki zastosowaniu elementów standardowo stosowanych w śrubunkach istnieje wiele rozwiązań, które w zależności od potrzeby można zastosować. W zależności od medium możemy wybrać o-ring z materiału EPDM (w standardzie) bądź FKM.
  • Alternatywnie rotametr można wyposażyć we wskaźniki położenia minimalnego/maksymalnego (GK10/GK11) bądź czujnik przepływu 4-20 mA (GK15). W tym wypadku należy pamiętać o wyposażeniu rotametru w specjalny pływak z magnesem (bez niego wskaźniki te nie będą działały).

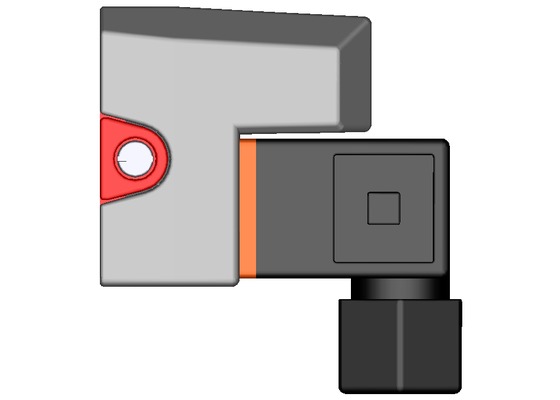

Wskaźnik położenia minimalnego/maksymalnego GK10/GK11 w rotametrze krótkim
Wskaźnik położenia minimalnego/maksymalnego GK10/GK11



Główne zalety rotametrów +GF+

Do największych zalet rotametrów przepływowych Georg Fischer +GF+ należą:

  • Duża dokładność pomiaru zgodna z normą VDI/VDE 3513.

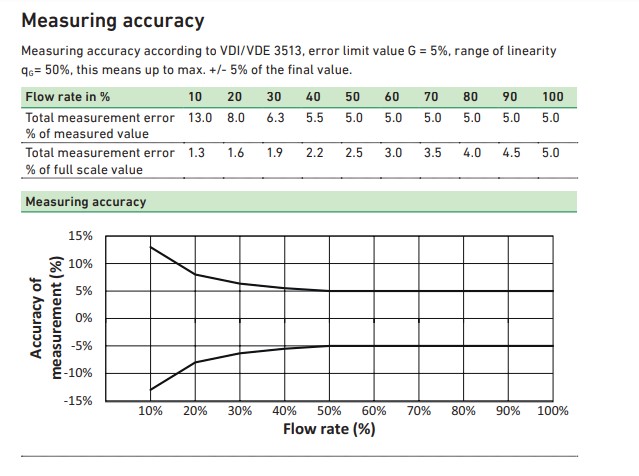

    Dokładność pomiaru w rotametrach Georg Fischer
    Wysoka dokładność pomiaru w rotametrach Georg Fischer



  • Przepływomierze rotametry nie potrzebują dodatkowego zasilania.
  • ekonomicznym rozwiązaniem do pomiaru wartości przepływu.
  • odporne chemicznie oraz fizycznie na różnego rodzaju media.

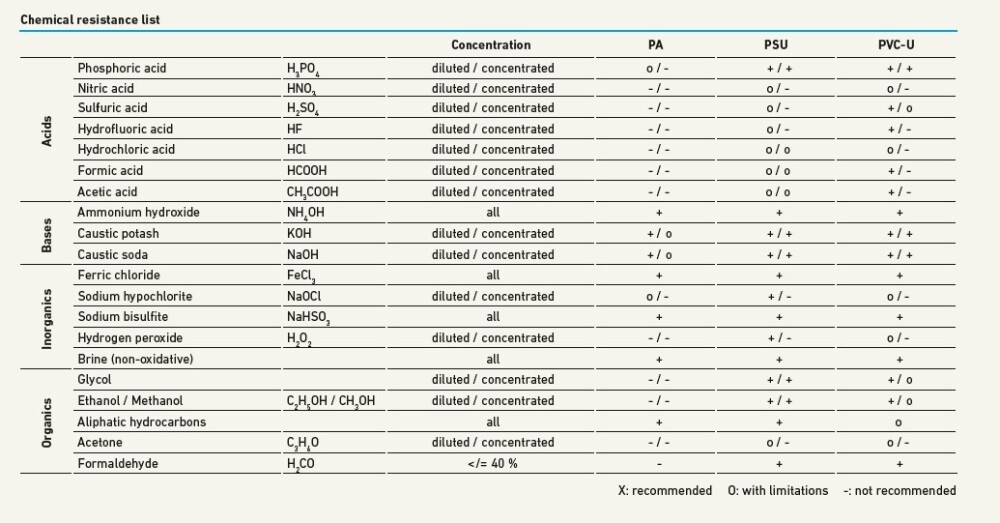

    Odporność chemiczna rotametrów Georg Fischer
    Odporność chemiczna rotametrów Georg Fischer +GF+



  • odporne na korozję.
  • Odznaczają się niską stratą ciśnienia.

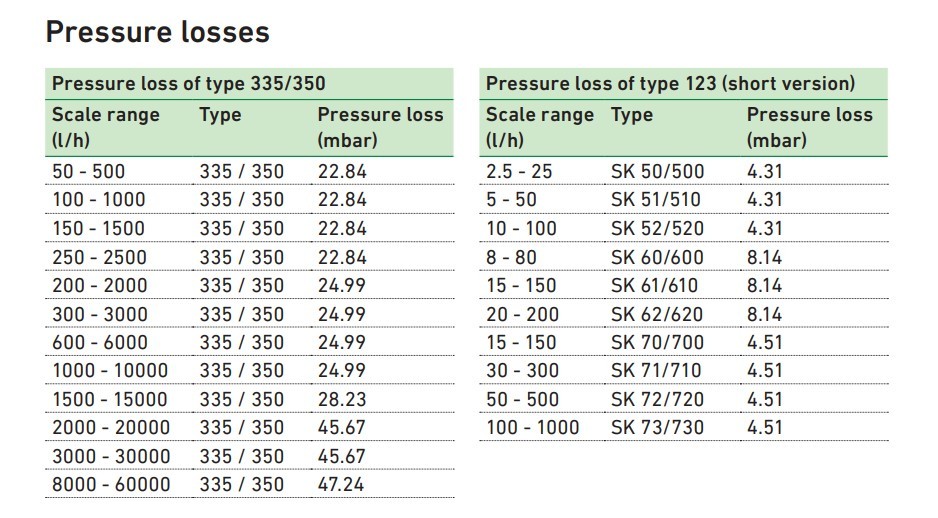

    Utrata ciśnienia w rotametrach Georg Fischer
    Utrata ciśnienia w rotametrach Georg Fischer typu 335/350 i 123



  • Rotametry powyżej średnicy d63DN50 posiadają prowadnicę pływaka, co zapewnia jego większą stabilizację.
  • Mogą być stosowane zarówno do cieczy, jak i gazów.
  • Istnieje możliwość wyposażania we wskaźniki położenia.

    Czujnik przepływu 4-20 mA GK15 Georg Fischer
    Czujnik przepływu 4-20 mA GK15



  • Łatwy montaż i możliwość szybkiego serwisu/wymiany.
  • Szeroki zakres zastosowania w wielu dziedzinach przemysłu.



Rodzaje rotametrów w ofercie GambitSystems

W naszej ofercie znajdują się trzy rodzaje rotametrów:



1. Rotametry krótkie SK

Są to rotametry, które zastosowanie znajdują przy instalacjach od d16DN10 do średnicy d32DN25, w których przepływy wynoszą od 2,5 l/h do 1000 l/h.

Rotametr krótki SK Georg Fischer
Rotametr krótki SK Georg Fischer



W wypadku rotametrów SK mamy 3 długości zabudowy:

  • SK5X – 165 mm,
  • SK6X – 185 mm,
  • SK7X – 200 mm.

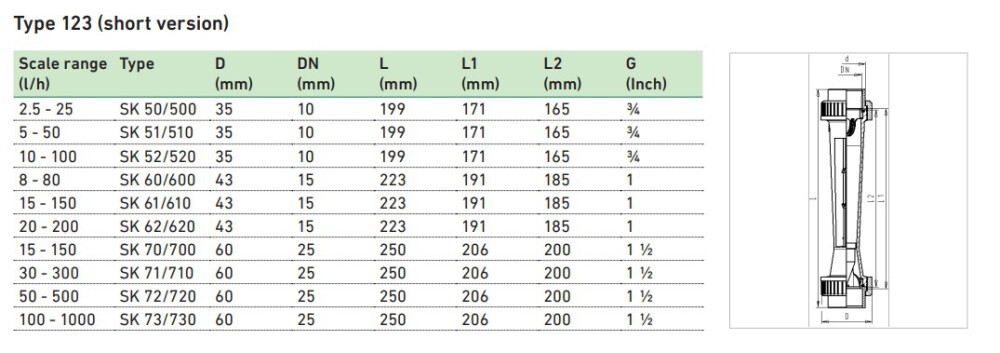

Rotametry SK Georg Fischer - zakres
Rotametry SK Georg Fischer - zakres



2. Rotametry 335

Nazwa typu tego przepływomierzy wynika z długości tuby pomiarowej, która dla wszystkich produktów wynosi 335 mm. Rotametry tego typu występują w zakresie od 50 l/h do 60 000 l/h i przystosowane są do montażu na instalacjach o wymiarach d32DN25 do d75DN65.

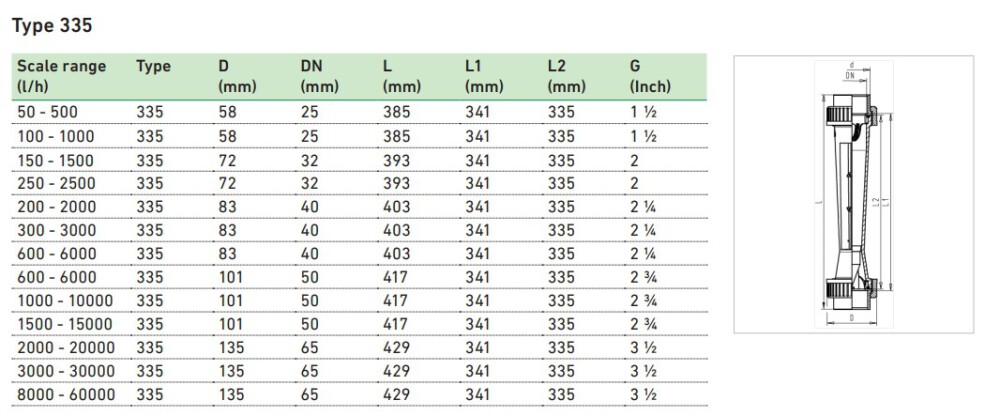

Rotametry 335 Georg Fischer - zakres
Rotametry 335 Georg Fischer - zakres



3. Rotametry 350

Różnią się od typu 335 tylko i wyłącznie długością tuby pomiarowej, która analogicznie wynosi w tym wypadku 350 mm. Zakres pomiarowy oraz średnice montażowe są takie same jak w przypadku rotametrów 335.

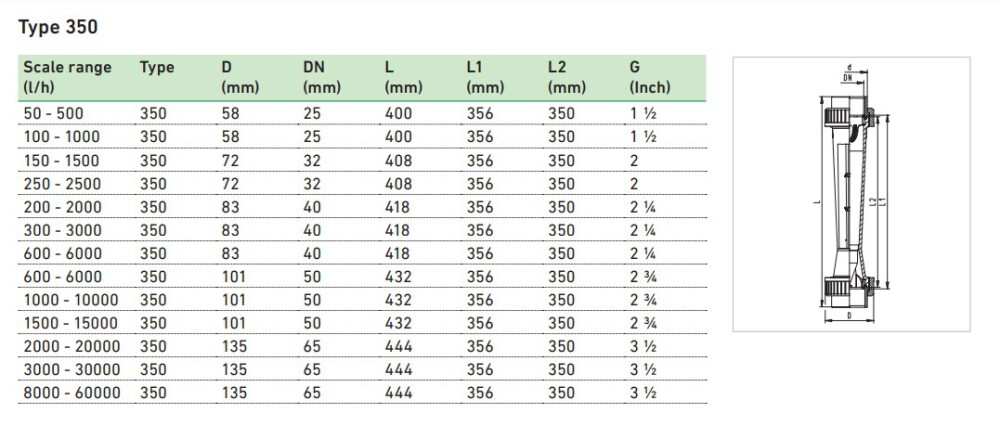

Rotametry 350 Georg Fischer - zakres
Rotametry 335 Georg Fischer - zakres



4. Rotametry specjalne z PVDF-HP

Występuje w wersji zabudowy 335 oraz SK7X (o długości zabudowy 200mm) z tubą z polisulfonu (PS), o-ringami FKM i przyłączami PVDF do zgrzewania IR/BCF. Standardowo dostarczane z pływakiem bez magnesu.

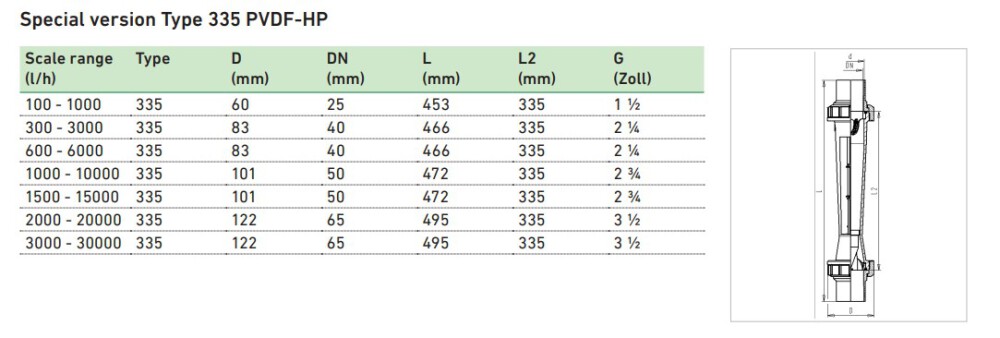

Rotametry 335 z PVDF-HP Georg Fischer - zakres
Rotametry 335 z PVDF-HP Georg Fischer - zakres



Montaż przepływomierzy rotametrów Georg Fischer +GF+

Poniżej znajdziesz istotne informacje związane z montażem rotametrów na instalacjach:

  • Rotametry przeznaczone są do instalacji, gdzie ciśnienie nominalne wynosi maksymalnie PN10.
  • Standardowo rotametry wyposażone są w o-ringi EPDM oraz skalę przeznaczoną do wody. Skale na inne media są dostępne osobno w formie przezroczystych naklejek. W razie potrzeby należy zastosować o-ringi FKM (w wypadku szczególnie agresywnych mediów).
  • Rotametry w katalogu posiadają przyłącza z PVC-U (nakrętka PVC-U oraz końcówka mufowa do klejenia) bądź w wersji specjalnej przyłącza z PVDF. Jednak w zależności od potrzeby można wyposażyć je w końcówki oraz nakrętki z innych materiałów: PVC-C, ABS, PP-H, PE. Końcówki mogą być również gwintowane (dostępne są również gwinty ze stali, mosiądzu bądź żeliwa).
  • Przed montażem należy pamiętać o usunięciu zabezpieczenia transportowego, przypominającego szczypce, które znajduje się w środku rotametru.
  • Rotametry zawsze muszą być instalowane w pozycji pionowej, tylko taki montaż zapewnia ich poprawne działanie i odpowiednie wskazania.
  • Należy pamiętać o odpowiednim odcinku prostym rury na wlocie oraz wylocie. Dopiero po tym odcinku można montować inne kształtki, kolana, redukcje, bądź zawory:

Wlot: 10xDN



Wylot: 5xDN


Zachowanie tych proporcji w instalacji zapewni, że błąd pomiaru będzie najniższy z możliwych.

  • Do montażu czujników GK10/11 oraz GK15 należy wybierać już skonfigurowane rotametry z pływakiem z magnesem (lub można też zamówić odpowiedni pływak osobno).

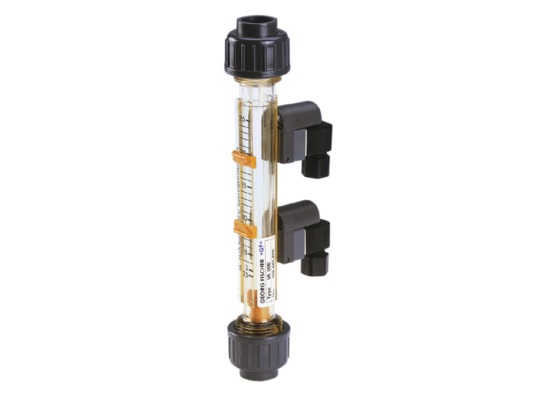

    Rotametr SK Georg Fischer ze wskaźnikami położenia
    Rotametr SK z zamontowanymi czujnikami GK10/GK11
  • Skale, które można dokupić, nie pokrywają oczywiście wszystkich występujących w przemyśle mediów (w tym również różnych gazów). Dlatego można samodzielnie przeliczyć skalę, stosując odpowiednie wzory.

Najważniejszymi czynnikami są gęstość oraz temperatura danej cieczy bądź gazu. Informacje na temat przeliczenia skali w odniesieniu do gęstości/temperatury znajdują się w karcie technicznej umieszczonej w dokumentach do pobrania.

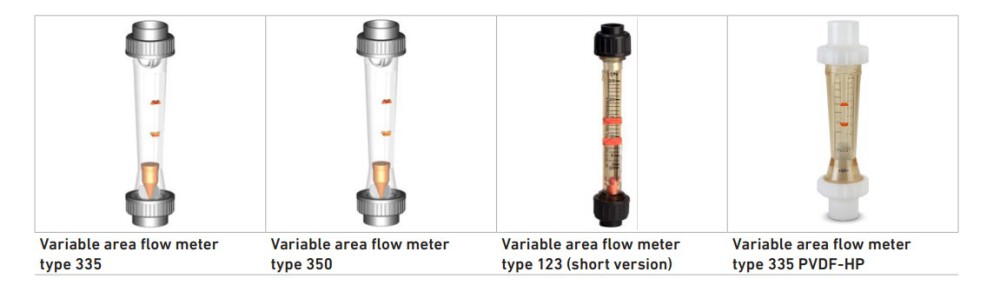

Zestaw rotametrów z PVDF Georg Fischer
Rotametry PVDF Georg Fischer +GF+
