Georg Fischer

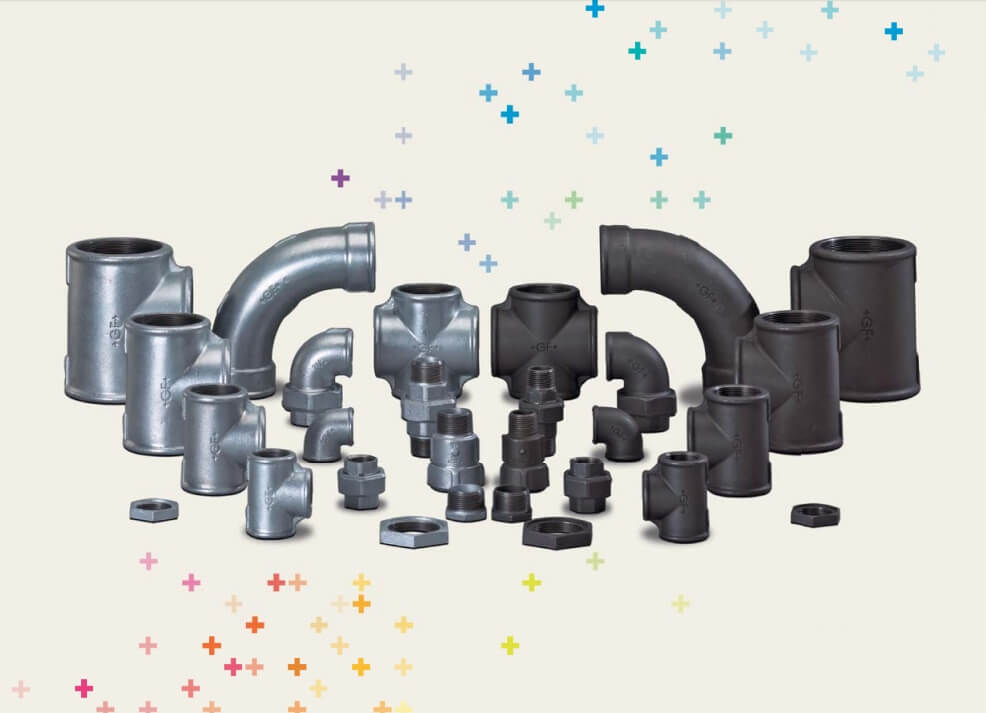

Firma Georg Fischer +GF+ poza materiałami z tworzyw sztucznych posiada także w swojej ofercie armaturę z żeliwa ciągliwego. Ze względu na wytrzymałość i odporność mechaniczną jest to bardzo znany i powszechny system łączenia rur.
Żeliwo ciągliwe to wysokowęglowy stop żelaza i węgla, których odpowiednie połączenie pozwala uzyskać wyjątkowe cechy - wytrzymałość oraz elastyczność. Jest to materiał, który umożliwia tworzenie odlewów o różnorodnych kształtach – bardzo solidnych i trwałych. Dodatkowo, dzięki obróbce cieplnej w ostatniej fazie produkcji nabiera wyjątkowej wytrzymałości i odporności na naprężenia w czasie pracy instalacji.

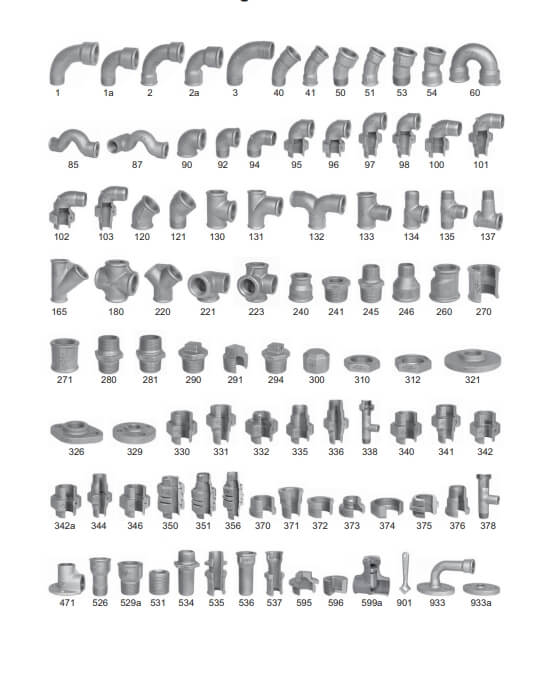

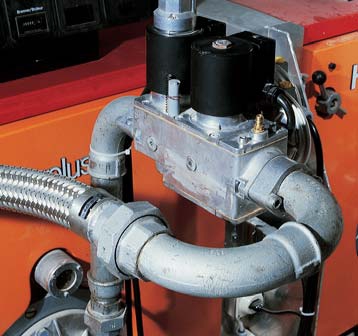

Kształtki żeliwne mogą być wykorzystywane w:
Standardowo złączki wykonane z żeliwa produkowane są na ciśnienie 25 bar. Na zamówienie dostarczane są również produkty na ciśnienie 70 bar (żeliwo czarne oraz galwanizowane) oraz 120 barów (żeliwo ocynkowane)
Wyróżnia się dwa typy żeliwa ciągliwego:

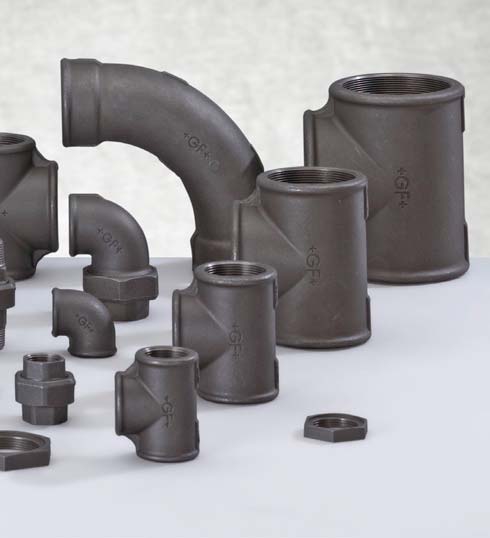

W przypadku tego rodzaju żeliwa, obróbka cieplna następuje w otoczeniu chemicznie obojętnym, uzyskiwanym za pomocą gazów ochronnych lub próżni. Charakteryzuje się dużą zawartością węgla oraz jednolitą mikrostrukturą.
W przypadku obróbki tego rodzaju żeliwa stosuje się obróbkę cieplną beztlenową, która powoduje redukcję zawartości węgla w zewnętrznej strefie. Dzięki temu następuje proces dekarboryzacji, który powoduje, że w porównaniu z czarnym żeliwem, żeliwo białe:

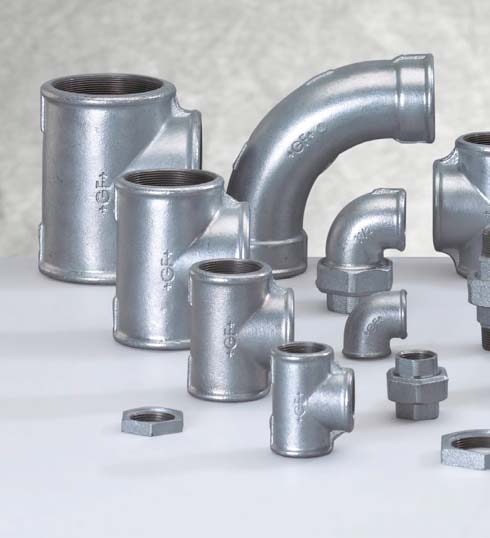

Armatura z żeliwa białego produkowana przez firmę Georg Fischer +GF+ jest cynkowana ogniowo zgodnie z normą techniczną EN 10242. Cynkowanie odbywa się w procesie galwanizacji. Proces ten pozwala na podniesienie odporności na korozję elementów wykonanych na bazie żelaza. Proces cynkowania ogniowego to metoda, w której gotowe kształtki zanurza się wielokrotnie w płynnym roztopionym cynku. Stosuje się tutaj metodę elektrolityczną, która umożliwia uzyskanie trwale przylegającej i cienkiej warstwie cynku (grubość płaszcza cynkowego wynosi max. 25µm).
W kształtkach żeliwnych stosuje się dwie metody połączeń gwintowanych:
Ten rodzaj gwintów osiąga swoje uszczelnienie na gwincie, a efekt uszczelnienia można poprawić za pomocą specjalnych materiałów uszczelniających. Dodatkowo, wyróżnia się dwa rodzaje połączeń gwintowanych: gwint wewnętrzny – jednolity/równoległy (Rp) - BSP i gwint zewnętrzny – stożkowy (R) – BSPT
W przypadku tego typu połączeń uszczelnienie komponentów możliwe jest z zastosowaniem specjalnej uszczelki lub idealnie dopasowanych powierzchni uszczelnianych.
Wyróżnia się trzy rodzaje połączeń gwintowanych zatrzaskowych (zaciskowych): Gwint wewnętrzny - jednolity/równoległy (G), Gwint zewnętrzny tolerancja klasy A – jednolity/równoległy (G) i Gwint zewnętrzny tolerancja klasy B – jednolity/równoległy (G)
