Preizolowane rury z tworzywa do wody lodowej, glikolu i solanki — dobór, wycena i montaż dla chłodnictwa przemysłowego w Polsce.
Na instalacji wody chłodzącej lub obiegu glikolowym różnica temperatur sprzyja skraplaniu. Gdy izolacja jest nieszczelna albo ma mostki cieplne, wilgoć trafia pod płaszcz — powstaje korozja pod izolacją (CUI) i mokra, nieskuteczna izolacja rurociągu.
Przy stali izolowanej na budowie ryzyko rośnie wraz z liczbą etapów: spawanie, owijanie, blacha, uchwyty. Uszkodzona izolacja wody lodowej bywa widoczna dopiero przy spadku efektywności albo odkryciu trasy.
Modernizacja skorodowanej instalacji chłodniczej i zamiennik rur stalowych w chłodnictwie zaczynają się od pytania o materiał nośny oraz ciągłość izolacji — nie tylko o średnicę.
Rury preizolowane do chłodnictwa to fabrycznie zintegrowany układ:
Układ łączony jest zgrzewaniem elektrooporowym. Przenosi wtórny czynnik chłodniczy — wodę, solankę, roztwory glikolu lub mrówczan potasu — w instalacjach przemysłowych.
GF COOL-FIT to system rur preizolowanych: rury PE, kształtki, zawory i węże. Do innych instalacji (metal / tworzywo) służą kształtki przejściowe — połączenia kołnierzowe lub gwintowe.
W COOL-FIT rura na medium, izolacja i płaszcz ochronny tworzą jeden fabryczny element. Warga uszczelniająca na kształtkach domyka ciągłość paroszczelną na kolanach, trójnikach i przejściach.
Rury PE do glikolu i wody lodowej; odporność na uderzenia, brak korozji typowej dla stali.
λ = 0,022 W/mK (d32–d110); 0,026 W/mK (d140–d450) w COOL-FIT 4.0.
Ochrona mechaniczna i UV na zewnętrznej instalacji glikolowej oraz trasach dachowych.
Poza temperaturą medium i ciśnieniem (SDR) w projekcie liczą się też warunki wokół rury oraz to, w jakich odcinkach system schodzi z fabryki.
Dwa warianty jednego systemu preizolowanego — ten sam sposób montażu, inna „praca” na obiekcie. Dobór zaczyna się od medium i miejsca trasy: hala czy dach, woda lodowa czy glikol poniżej zera. Szczegółowe parametry (λ, PN, SDR) są w porównaniu ze stalą poniżej.
Nie musicie znać katalogu na pamięć — wystarczy medium, temperatura, szkic trasy i lokalizacja (hala / dach / zewnętrze / podziemie). Na tej podstawie dobierzemy: wariant i kompletu kształtek.

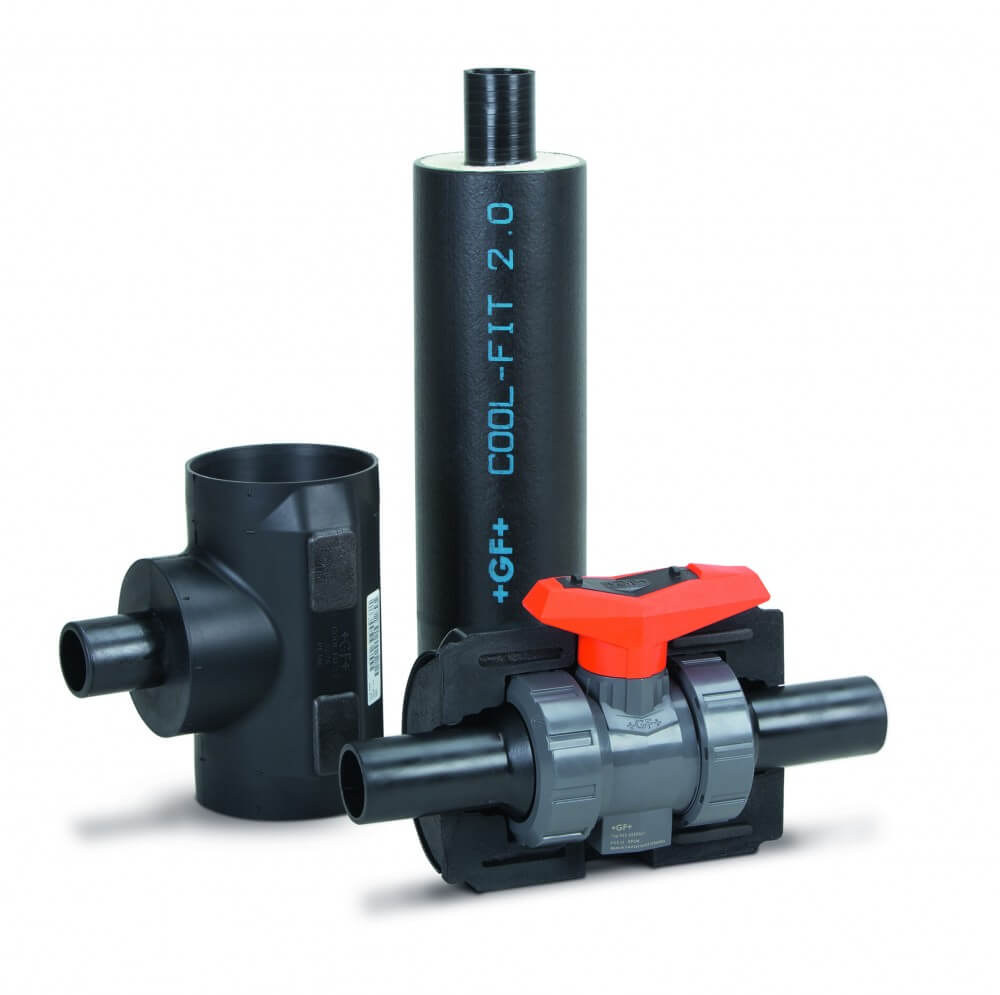

Wariant od 0°C, rekomendowany do zabudowy wewnątrz budynku (indoor): cieńsza izolacja HE, średnice do d140. Poniżej produkt oraz materiały wideo Georg Fischer — porównanie czasu montażu stali vs COOL-FIT 2.0 oraz przegląd systemu 2.0.

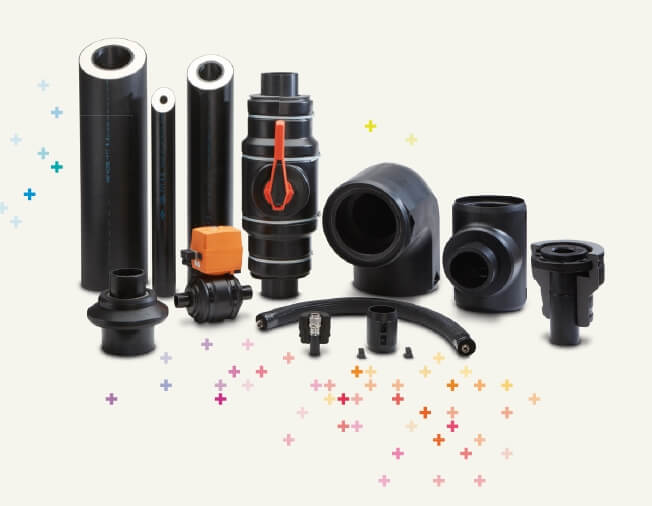

Wariant do −50°C, także na zewnątrz: grubsza izolacja (ok. 40 mm) i szerszy zakres średnic (d32–d450). Poniżej produkt oraz film Georg Fischer o systemie COOL-FIT 4.0.
od instalacji chłodu technologicznego po chłodzenie centrum danych
Porównanie dotyczy ryzyka CUI, masy i trybu montażu — nie „estetyki” instalacji. Alternatywa dla rur stalowych w chłodnictwie i zamiennik stali w instalacji wody lodowej powinny wynikać z projektu, nie z nawyku materiałowego.
Czy wiesz, że
62%
widzi korozję rur stalowych
już po
5–8
latach na układach chłodniczych
Źródło: ankieta LinkedIn Georg Fischer wśród praktyków instalacji chłodniczych.
Orientacyjne różnice architektury systemu — nie zastępują karty katalogowej ani obliczeń projektowych.
| Kryterium | Stal + izolacja na budowie | COOL-FIT 2.0 | COOL-FIT 4.0 |
|---|---|---|---|
| Temperatura medium | Wg projektu i izolacji | 0°C do +60°C | −50°C do +60°C |
| Lokalizacja / otoczenie | Wg projektu; izolacja krytyczna na zewnątrz | Indoor — wewnątrz budynku (0…+55°C otoczenia) | Outdoor OK — dach, zewnętrze, trasy między budynkami (−30…+60°C) |
| Budowa / izolacja | Rura + izolacja + płaszcz osobno | Fabryczne 3-w-1 ~20–22 mm HE λ 0,022 W/mK |
Fabryczne 3-w-1 ~40 mm HE λ 0,022 (d32–d110) / 0,026 (d140–d450) |
| Średnice | Wg asortymentu stalowego | Typowo do d140 | d32–d450 |
| Montaż | Spawanie + izolacja etapami | Spawanie elektrooporowe ok. 50% szybciej* |
Spawanie elektrooporowe ok. 50% szybciej* |
| CUI / kondensacja | Wysokie ryzyko przy przerwanej izolacji | Niskie — ciągły płaszcz + warga uszczelniająca | Niskie — ciągły płaszcz + warga uszczelniająca |
| Masa | Wysoka | Ok. 60% lżej względem stali* | Ok. 60% lżej względem stali* |
| Ciśnienie (orientacyjnie) | Wg projektu stali | 16 bar, SDR 11 | d32–d450: SDR11 / PN16 d160–d450: SDR17 / PN10 |
*Dane porównawcze GF względem klasycznego układu stalowego. Podane wartości PN nie stanowią dopuszczalnego ciśnienia roboczego dla każdego medium i temperatury — dla konkretnej instalacji należy uwzględnić wykres ciśnienie/temperatura, SDR oraz współczynnik redukcji ciśnienia właściwy dla zastosowanego medium.
Cztery cechy, które widać przy realizacji trasy: sposób łączenia, domknięcie izolacji, masa odcinków i czas pracy brygady.
Jedna technologia łączenia na trasie COOL-FIT — rura, kolano, trójnik, zawór. Do innych systemów (metal lub tworzywo) służą kształtki przejściowe: kołnierze albo gwinty.
Na styku rura–kształtka warga domyka płaszcz i ogranicza mostki cieplne w typowych punktach trasy.
Niższa masa odcinków ułatwia transport i montaż na dachu oraz zmniejsza obciążenie konstrukcji.
Krótszy czas łączenia przy ograniczonym dostępie i trasach zewnętrznych — względem klasycznego układu stalowego.
Gambit Systems jest dystrybutorem linii COOL-FIT Georg Fischer (GF Piping Systems) na rynku B2B w Polsce. Wspieramy projektantów i wykonawców: od oferty i wyceny, przez dobór systemu, po wsparcie przy realizacji.
Komplet pod medium, temperaturę i zakres tras
Weryfikacja względem karty technicznej i parametrów obiektu
Dostęp do katalogu i aktualnych danych materiałowych
Kompetencje ekipy + wypożyczenie sprzętu
Odcinki gotowe do montażu na obiekcie
Przejście z klasycznego układu stalowego na system tworzywowy
Jakie rury do wody lodowej wybrać?
Przy medium od 0°C często wystarcza COOL-FIT 2.0 (rekomendowany indoor — wewnątrz budynku). Poniżej zera albo przy glikolu / solance w niskich temperaturach oraz na zewnątrz — COOL-FIT 4.0 (−50°C do +60°C). Ostatecznie: temperatura, ciśnienie i karta katalogowa.
Jakie rury do glikolu — propylenowy czy etylenowy?
COOL-FIT 4.0 może być bezpiecznie stosowany z roztworami glikolu o stężeniu do 50%. W zależności od rodzaju i stężenia medium należy uwzględnić odpowiednie współczynniki redukcyjne dla dopuszczalnego ciśnienia. Dobór najlepiej skonsultować z nami. W przypadku wyższych stężeń niż 50% skontaktuj się z nami.
Czy COOL-FIT nadaje się do mrówczanu potasu?
Tak — mrówczan potasu (oraz podobne roztwory soli organicznej, np. octany potasu) jest wśród mediów wtórnych przewidzianych przez GF dla systemu. Ostatecznie: stężenie, temperatura i wytyczne producenta medium + karta katalogowa COOL-FIT.
Jak połączyć COOL-FIT z instalacją stalową lub inną?
W obrębie systemu łączy się zgrzewaniem elektrooporowym. Do innych instalacji (metal lub tworzywo) stosuje się kształtki przejściowe — połączenia kołnierzowe lub gwintowe — zgodnie z asortymentem GF.
Czym różni się COOL-FIT 4.0 od COOL-FIT 2.0?
Zakres temperatur, grubość izolacji i miejsce pracy. 4.0: −50…+60°C, grubsza izolacja, outdoor (dach / zewnętrze / między budynkami, także odcinki podziemne). 2.0: 0…+60°C, cieńsza izolacja, średnice do d140, rekomendowany indoor.
Jaka jest przewodność cieplna izolacji GF-HE?
W COOL-FIT 4.0: λ = 0,022 W/mK (d32–d110); λ = 0,026 W/mK (d140–d450).
Jakie ciśnienie robocze ma system?
W COOL-FIT 4.0 orientacyjnie: d32–d450 — SDR11 / PN16; d160–d450 — SDR17 / PN10. Podane wartości PN nie stanowią dopuszczalnego ciśnienia roboczego dla każdego medium i temperatury. Dla konkretnej instalacji należy uwzględnić wykres ciśnienie/temperatura, SDR oraz współczynnik redukcji ciśnienia właściwy dla zastosowanego medium.
Ile waży układ względem stali i czy montaż jest szybszy?
Według danych GF: ok. 60% lżej i ok. 50% szybciej względem klasycznego układu stalowego — szczególnie istotne na dachu i przy krótkim oknie postoju.
Czy CUI to realny problem w instalacji chłodniczej?
Tak — korozja pod izolacją pojawia się w praktyce eksploatacyjnej i bywa trudna do wczesnego wykrycia. Stąd znaczenie ciągłego płaszcza i fabrycznie zintegrowanej izolacji systemu.
Do jakich obiektów dobieracie COOL-FIT?
Do chłodnictwa przemysłowego i spożywczego, chłodni, data center oraz instalacji zewnętrznych i dachowych na obiektach technicznych.
Czy Gambit Systems jest dystrybutorem COOL-FIT w Polsce?
Tak — jesteśmy partnerem i dystrybutorem GF Piping Systems w zakresie linii COOL-FIT (COOL FIT / GF COOL-FIT). Oferujemy dobór, wycenę, szkolenia, prefabrykację oraz wypożyczanie zgrzewarek.
Ile kosztuje system — skąd wziąć wycenę?
Nie publikujemy cennika online — cena zależy od wariantu (2.0/4.0), średnic, długości tras i kompletu kształtek. Wyślijcie parametry medium i szkic tras — przygotujemy ofertę i wycenę kompletu.
Co z TCO — całkowitym kosztem posiadania?
Przy COOL-FIT na TCO wpływają m.in.: niska przewodność izolacji (mniejsze straty energii), brak korozji nośnika PE, krótszy montaż oraz żywotność powyżej 25 lat. Porównanie z samym kosztem zakupu stali bywa mylące — liczy się cykl życia instalacji, nie tylko cena rury.
Jak zacząć dobór instalacji wody lodowej lub glikolowej?
Medium, min./max. temperatura, ciśnienie, przybliżone średnice i długości — albo wynik z COOLING Tool-Box. Na tej podstawie dobierzemy wariant i wycenimy rury, kształtki, zawory oraz narzędzia.
Projektujecie lub wykonujecie rurociągi do wody lodowej, instalację glikolową albo obieg solanki na obiekcie przemysłowym? Prześlemy dobór COOL-FIT 2.0 lub 4.0, średnic, SDR oraz wycenę kompletu systemu.
Do zapytania wystarczą:
