Rurociągami przemysłowymi z tworzyw sztucznych firmy Georg Fischer +GF+ zajmujemy się od ponad 25 lat. Ten czas pozwolił nam na zebranie ogromnego doświadczenia oraz wiedzy technicznej, którą zawsze chętnie dzielimy się z naszymi Klientami.



Nasze biuro, telefony oraz skrzynki poczty elektronicznej otwarte są na wszystkie pytania związane z technicznymi aspektami budowy i funkcjonowania rurociągów przemysłowych z tworzyw sztucznych. Na naszej stronie umieściliśmy materiały związane z techniczną i praktyczną stroną rurociągów przemysłowych, takie jak katalogi (w formie możliwej do pobrania), narzędzia on-line (tabele odporności chemicznej tworzyw sztucznych, dobór średnicy w zależności od przepływu itp.) udostępniane przez producenta, czy też instrukcje łączenia kształtek z rurami (klejenie, zgrzewanie).



  1. Odporność chemiczna ChemRes PLUS
  2. Katalogi do pobrania
  3. Instrukcja klejenia
  4. Instrukcja zgrzewania
  5. Biblioteka CAD
  6. Podstawy planowania technicznego
  7. Wykres ciśnienia/temperatury
  8. Idealne połączenie kołnierzowe - jak określić komponenty i moment dokręcenia?
  9. Narzędzie do wymiarowania zaworów





Odporność chemiczna ChemRes PLUS

W procesach przemysłowych używa się wielu substancji chemicznych, które w różnorodny sposób reagują z tworzywami sztucznymi. Georg Fischer +GF+ od kilkudziesięciu lat w swoich laboratoriach bada wpływ odpowiednich mediów na poszczególne tworzywa sztuczne, z których zbudowane są rurociągi. Owocem tej pracy i zebranego doświadczenia jest internetowe narzędzie ChemRes PLUS.



Narzędzie to zawiera specyfikację wszystkich znajdujących się w zakresie produkcji firmy Georg Fischer +GF+ tworzyw sztucznych i elastomerów, które mogą wejść w bezpośredni kontakt z mediami używanymi w najróżniejszych procesach technologicznych. Informacje tu zawarte opierają na doświadczeniach, eksperymentach (również zanurzeniowych) oraz danych pochodzących z badań, uwzględniających czynniki obciążeniowe z takimi parametrami, jak temperatura i ciśnienie.

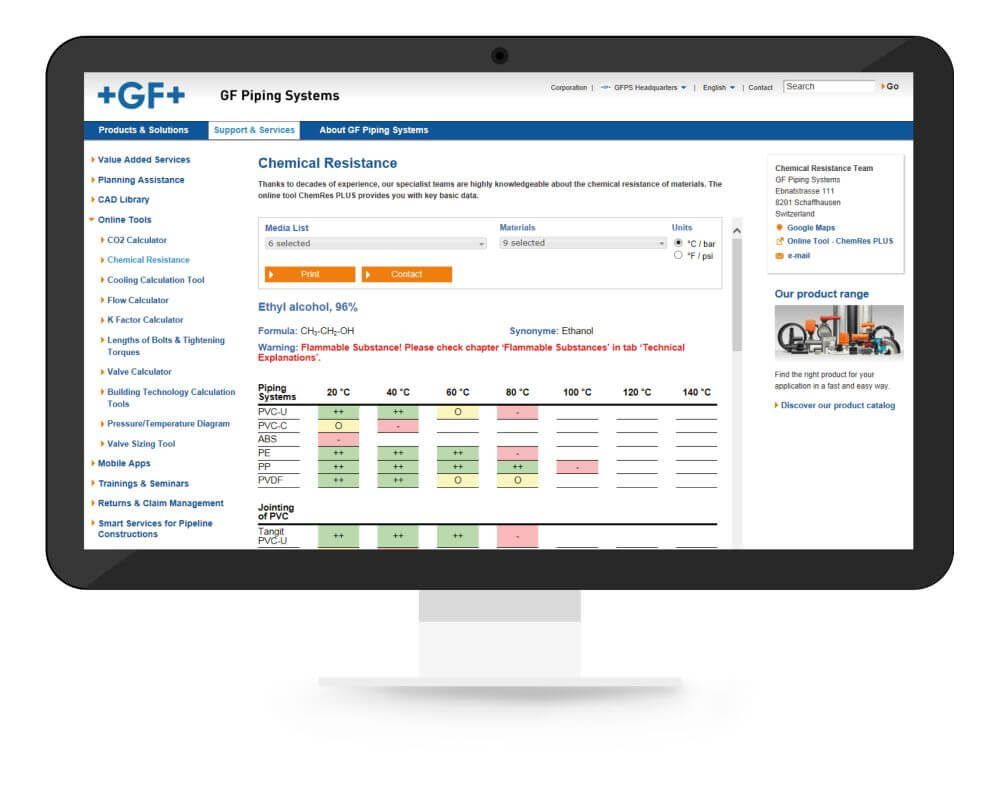

odporność chemiczna ChemRes PLUS
ChemRes PLUS

Odporność chemiczna ChemRes PLUS - instrukcja obsługi:

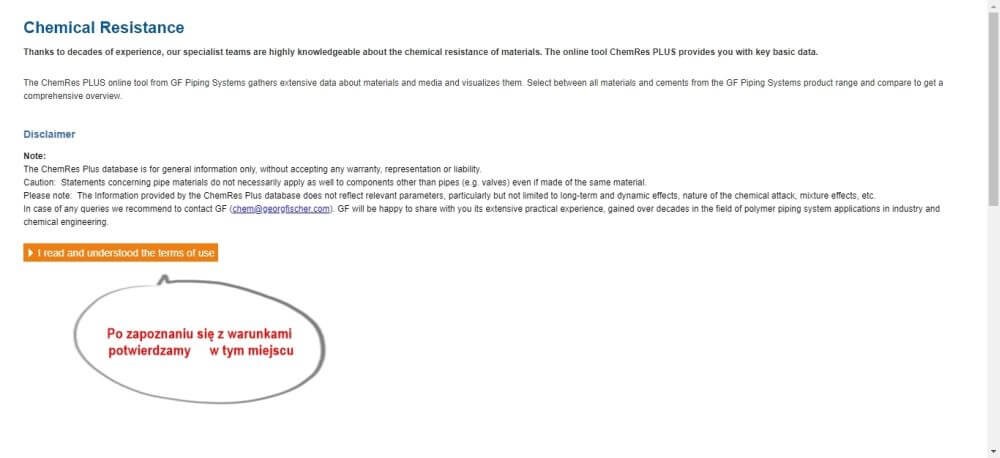

1. W przeglądarce internetowej uruchamiamy link z odpornością chemiczną ChemRes PLUS, zapoznajemy się z warunkami korzystania, co poświadczamy, klikając odpowiedni tekst:



ChemRes PLUS odporność chemiczna - instrukcja obsługi

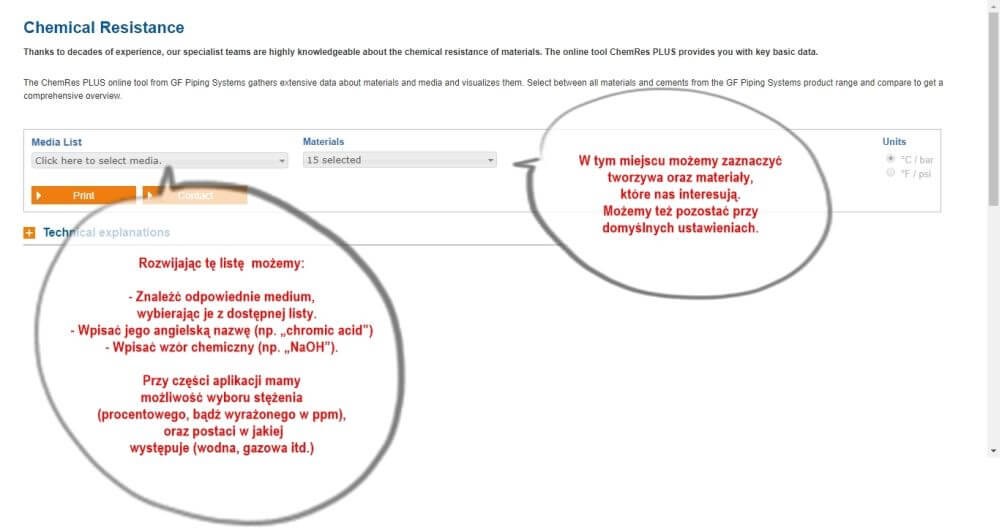

2. Wybieramy interesujące nas medium, jego stężenie oraz ewentualnie stan występowania:



ChemRes PLUS odporność chemiczna - instrukcja medium

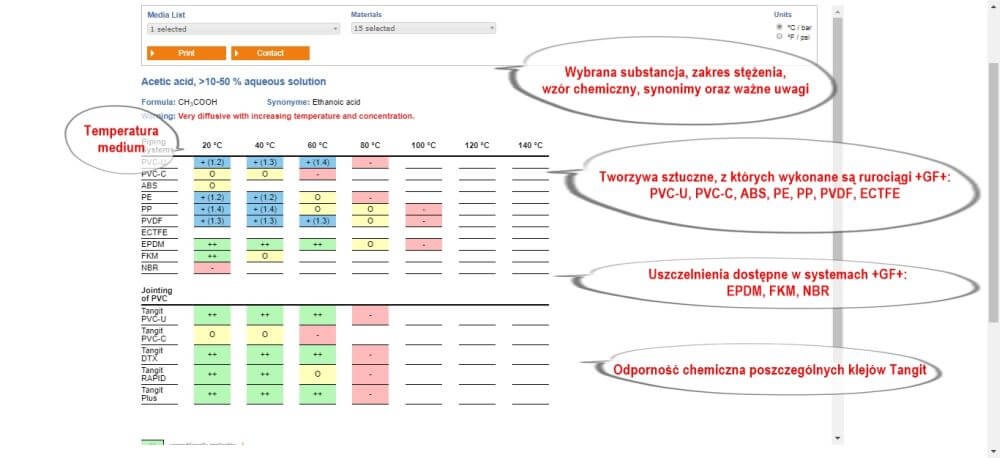

3. Otrzymujemy graficzną tabelę:



ChemRes PLUS odporność chemiczna - tabela graficzna

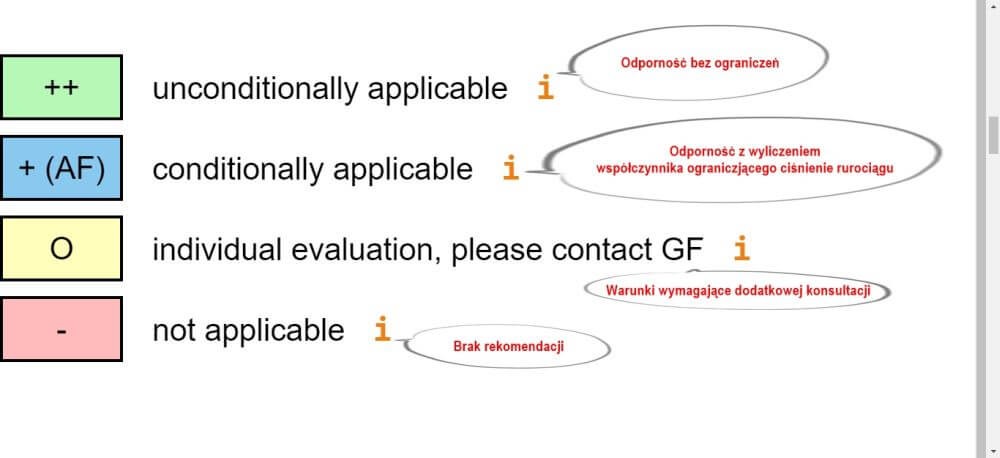

4. Odczytujemy tabelę za pomocą symboli:



ChemRes odporność chemiczna - instrukcja symbole



  • Dwa plusy na zielonym tle, oznaczają, że materiał jest zdecydowanie rekomendowany.
  • Niebieskie tło ze współczynnikiem (np. 1.2) oznacza, że materiał może być użyty. Jednak dla przedłużenia jego żywotności, producent zaleca ograniczenie ciśnienia właśnie o dany współczynnik. Wynik uzyskuje się poprzez podzielenie ciśnienia nominalnego danego rurociągu przez współczynnik.
  • Koło na żółtym tle oznacza, że rekomendacja wymaga konsultacji z producentem. W tej sytuacji prosimy kontaktować się z nami.
  • Minus na czerwonym tle oznacza zdecydowany brak rekomendacji dla danego materiału.

Do testów przy tworzeniu ChemRes PLUS zostały użyte czyste chemikalia. Jeśli w rurociągu ma być transportowana mieszanina, może mieć to wpływ na odporność tworzyw sztucznych. W takich szczególnych przypadkach możliwe jest przeprowadzenie testów na mieszaninie chemikaliów, w celu wybrania najodpowiedniejszego tworzywa dla konkretnej mieszaniny. Jest to możliwe, dzięki odpowiedniemu sprzętowi testowemu, dostępnemu do tego celu w firmie Georg Fischer +GF+, będącego częścią naszego serwisu dla Klienta.



Jesteśmy zawsze gotowi, by udzielić porady na każdą, indywidualnie przesłaną konsultację.





Katalogi do pobrania

Poniżej znajdują się katalogi produktów Georg Fischer +GF w wersji PDF:





Instrukcja klejenia

Przemysłowe systemy rurociągowe firmy Georg Fischer +GF+ wykonane z PVC-U, PVC-C oraz ABS łączone są za pomocą specjalnych klejów rozpuszczalnikowych. Sam proces klejenia nie jest skomplikowany i nie wymaga specjalistycznych narzędzi, natomiast ważna jest skrupulatność, zachowanie poszczególnych procedur oraz wysoka higiena pracy.



Poniżej przedstawiamy kilka istotnych informacji na temat klejów, ich doboru oraz załączamy instrukcję klejenia.



Dobór odpowiedniego kleju wynika z:

  • tworzywa, z którego wykonuje się rurociąg:
PVC-U PVC-C ABS
  • klej do PVC-U oraz płyn Tangit,
  • klej Tangit Express,
  • specjalny klej DTX – do wymagających aplikacji,
  • specjalny klej oraz płyn DYTEX do wysokich stężeń agresywnych aplikacji.
  • klej do PVC-C oraz płyn Tangit,
  • specjalny klej DTX – do wymagających aplikacji,
  • specjalny klej oraz płyn DYTEX do wysokich stężeń agresywnych aplikacji.
  • klej do ABS oraz płyn Tangit



  • aplikacji, która będzie płynąć w danym systemie:

Z pomocą przychodzi nam narzędzie ChemRes PLUS, które wskazuje, który klej będzie odpowiedni.

Uwaga, w tabelach odporności chemicznej tworzyw sztucznych brak kleju DYTEX – informacja o potrzebie jego zastosowania, zawarta jest w uwagach. Poniżej przykład (dla wysoko stężonego kwasu siarkowego):



ChemRes PLUS odporność chemiczna - H2SO4



Poniżej film instruktażowy dotyczący klejenia PVC-U firmy Georg Fischer +GF+:









Instrukcja zgrzewania

Przemysłowe systemy rurociągowe z tworzyw sztucznych firmy Georg Fischer +GF+ z materiałów takich, jak PP, PE, PVDF, PB oraz ECTFE podlegają łączeniu za pomocą zgrzewania. W zależności od medium, materiału oraz rodzaju kształtek, istnieje kilka różnych technik łączenia wspomnianych materiałów:



Metoda zgrzewania Materiały Instrukcja do pobrania
Zgrzewanie mufowe PE, PP, PVDF, PB

Instrukcja zgrzewania mufowego PP



Instrukcja zgrzewania mufowego PE



Instrukcja zgrzewania mufowego PVDF

Zgrzewanie doczołowe PE, PP, PVDF, PB Instrukcja
Zgrzewanie na podczerwień IR PVDF, ECTFE, PP, PE Instrukcja
Zgrzewanie bezwypływkowe BCF Plus PVDF, PP-N Instrukcja
Zgrzewanie elektrooporowe PE, PB Instrukcja zgrzewania elektrooporowego PE



Zgrzewanie na podczerwień oraz bezwypływkowe wymaga specjalistycznych urządzeń i przeszkolenia pracowników. W celu zorganizowania takiego szkolenia prosimy o kontakt.





Biblioteka CAD



biblioteka CAD
Online 3D CAD



Biblioteka CAD dostępna dla projektantów, inżynierów oraz instalatorów. Zawiera elementy takie jak rury, złączki, zawory oraz aparaturę kontrolno-pomiarową.



Link do biblioteki CAD





Podstawy planowania technicznego

  1. Poradnik Planning Fundamentals Industry Design Installation Georg Fischer
  2. Poradnik Planning Fundamentals Industry Process - Automation Georg Fischer
  3. Poradnik Planning Fundamentals Utility Georg Fischer





Wykres ciśnienia/temperatury



Wykres ciśnienia i temperatury
Wykres ciśnienia/temperatury



Przy wyborze odpowiedniego systemu rur decydujące znaczenie mają materiał, temperatura robocza oraz ciśnienie. To narzędzie obliczeniowe pomaga poprawnie łączyć wymienione wcześniej parametry w celu dobrania najlepszego rozwiązania.





Idealne połączenie kołnierzowe - jak określić komponenty i moment dokręcenia śrub?



Narzędzie do określania komponentów i momentu dokręcania śrub - Georg Fischer



Odpowiednie komponenty i optymalny moment dokręcania śrub mają kluczowe znaczenie dla szczelności i trwałości połączeń kołnierzowych. Często przy wyborze takiego rodzaju połączeń pojawiają się niepewności. To narzędzie obliczeniowe pomaga w określaniu komponentów i momentu dokręcania śrub.





Narzędzie do wymiarowania zaworów



Narzędzie do obliczania rozmiaru zaworu do instalacji ciśnieniowej - Georg Fischer



To narzędzie obliczeniowe pomaga obliczyć najlepszy rozmiar zaworu dla Państwa instalacji. Wystarczy wybrać wymagany typ zaworu i rozmiar rury oraz wprowadzić parametry pracy rurociągu. Jeśli zakres roboczy wybranego zaworu jest optymalny, na diagramie zaznaczony jest dwoma czerwonymi liniami w zielonym obszarze.
