Zawory motylkowe

Zawory motylkowe z tworzyw sztucznych

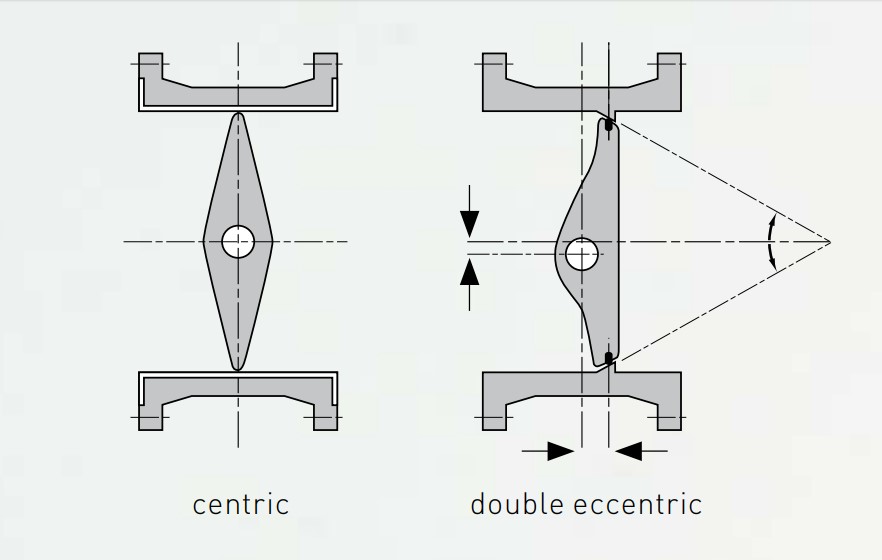

Zawory motylkowe firmy Georg Fischer +GF+ to również innowacyjność, będąca owocem wieloletnich doświadczeń producenta. Jednym z najważniejszych rozwiązań jest ekscentryczna budowa dysku i jego działanie na zasadzie podwójnego mimośrodu. Zawory motylkowe Georga Fischera +GF+ mają oś obrotu talerza umieszczoną podwójnie mimośrodowo względem osi symetrii korpusu. Dzięki takiej konstrukcji talerz w pozycji otwartej nie ma styczności z uszczelkami. Gwarantuje to lepszą współpracę między elementami zaworu oraz mniejsze zużycie wskutek tarcia. Dodatkowo, dzięki podwójnej mimośrodowości, przepustnice +GF+ wykazują wyższą odporność na uderzenia ciśnienia, a przez to mogą być dłużej użytkowane i wymagają mniejszych nakładów związanych z obsługą oraz serwisem.

Obudowa zaworów motylkowych firmy Georg Fischer +GF+ wykonana jest z polipropylenu wzmocnionego włóknem szklanym. Natomiast wszystkie elementy mające styczność z medium wykonane są z tworzyw sztucznych.

Podobnie jak w innych zaworach, w większości przypadków mamy do wyboru uszczelnienia zaworów EPDM, FKM oraz PTFE.

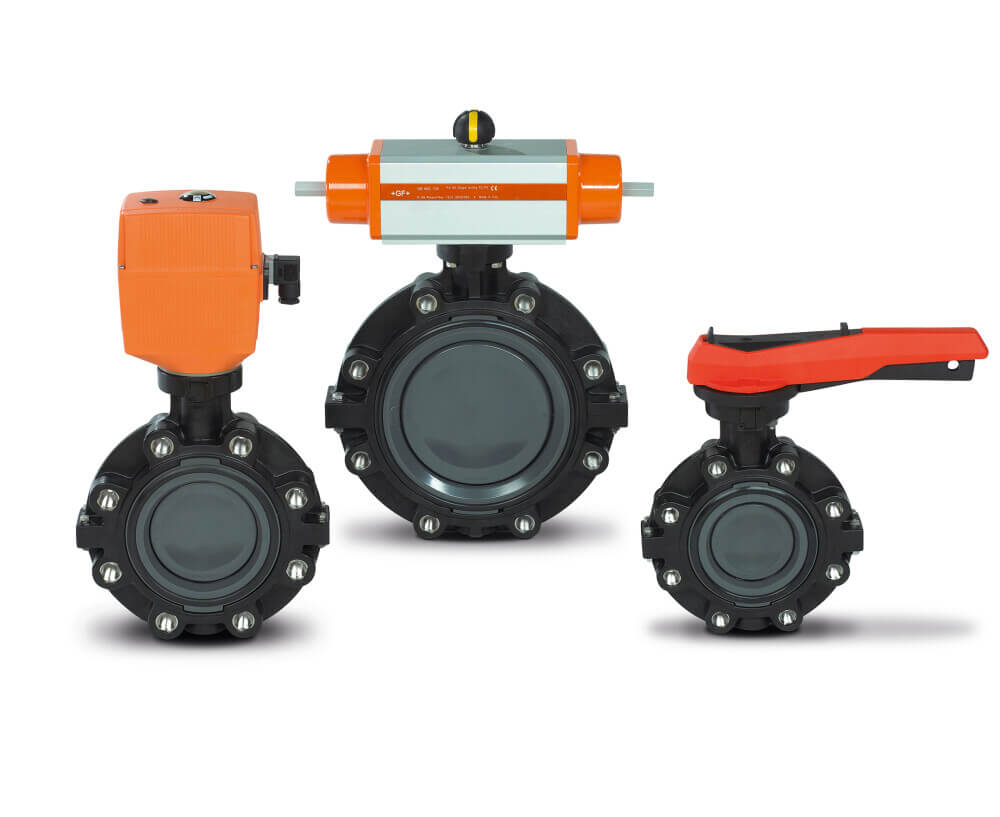

Zawory motylkowe +GF+ z tworzyw sztucznych mogą być sterowane ręcznie bądź za pomocą napędów elektrycznych i pneumatycznych. Ręczna obsługa armatury odbywa się za pomocą dźwigni z zapadką lub przekładni ślimakowej.

Dzięki możliwości zastosowania wyłączników krańcowych, użytkownik posiada możliwość zdalnej kontroli pozycji, w jakiej znajduje się dany zawór.

Rodzaje zaworów motylkowych z tworzyw sztucznych

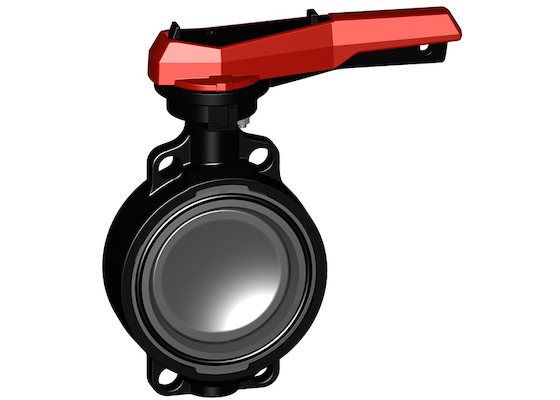

• ręczne zawory motylkowe typ 567 - to najpopularniejszy typ przepustnic +GF+, występujący w wykonaniu ze wszystkich tworzyw stosowanych w budowie rurociągów.

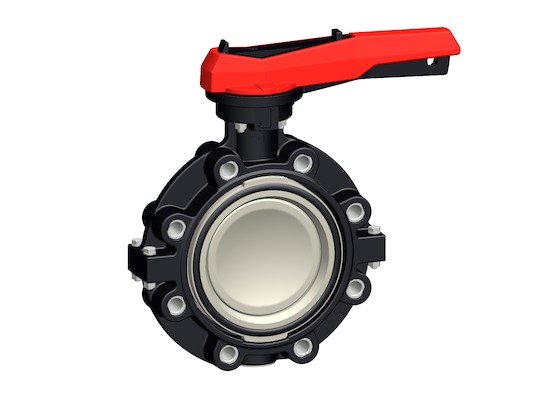

• ręczne zawory motylkowe typ 578 (lugstyle) - obudowa tej przepustnicy wyposażona jest w zatopione w korpusie stalowe gwinty. Dzięki temu rozwiązaniu zawór może być zastosowany jako zakończenie rurociągu. Podobnie, jak typ 567, zawory motylkowe typu 578 wykonane są z materiałów, z których produkuje się rurociągi.

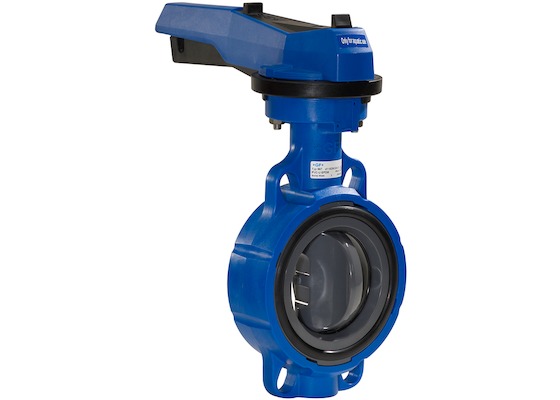

• ręczne zawory motylkowe typ 563 - przepustnice te dostępne są w wykonaniu z materiału PVC-U (z uszczelnieniem EPDM oraz FKM) oraz PP-H (z uszczelnieniem EPDM). Obudowa oraz dźwignia są w kolorze niebieskim. W związku z tym stosuje się je szczególnie w aplikacjach wodnych oraz basenowych. Są idealnym rozwiązaniem we wszelkiego rodzaju basenach, akwariach, Aquaparkach oraz SPA.

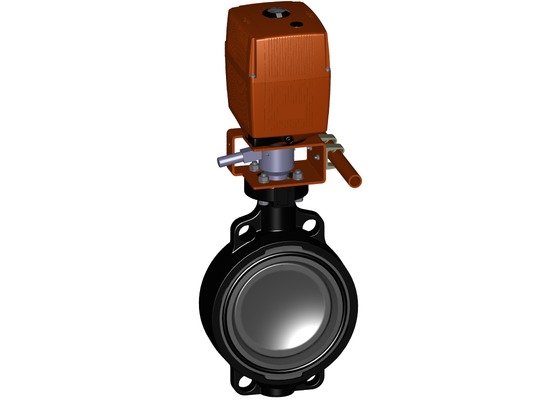

• elektryczne zawory motylkowe typ 145/146/147 - sterowane za pomocą napędów elektrycznych.

• pneumatyczne zawory motylkowe typ 240/243/244 - w przypadku tych przepustnic sterowanie odbywa się za pomocą napędów pneumatycznych.

Poza zaworami wykonanymi z tworzywa w ofercie firmy Georg Fischer są również zawory metalowe, których sterowanie może odbywać się ręcznie za pomocą dźwigni bądź przekładni ślimakowej oraz automatycznie za pomocą napędów elektrycznych i pneumatycznych:

• typ 038

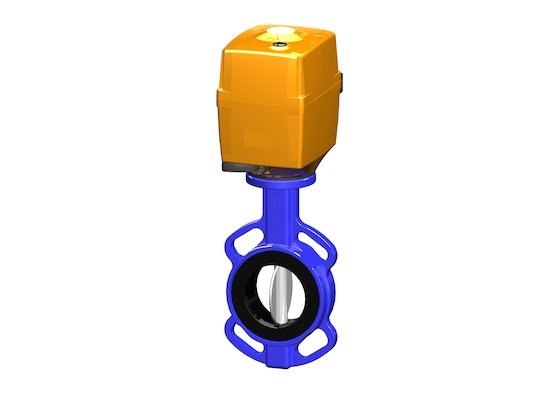

• typ 039

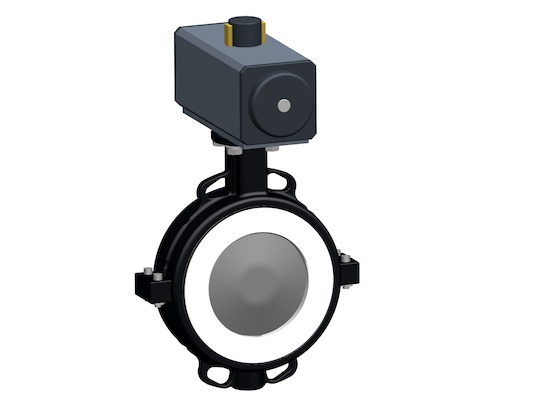

• typ 044

• typ 065
