Zawory kulowe

Zawory kulowe są najczęściej wykorzystywanym rozwiązaniem przy sterowaniu przepływem. Spełniają prostą, a zarazem niezmiernie ważną funkcję – zamknij/otwórz. Stosowane są właściwie w każdej części naszego codziennego życia, zaczynając od instalacji domowych, a kończąc na skomplikowanych rurociągach przemysłowych.



Firma Georg Fischer +GF+ od wielu lat produkuje oraz rozwija zawory kulowe z tworzyw sztucznych, które są częścią przemysłowych systemów ciśnieniowych. Wśród naszych klientów oraz partnerów, armatura z logo +GF+ cieszy się opinią niezawodności, wysokiej wytrzymałości i odporności, a także dostępności części zamiennych.



Zawory kulowe z tworzyw sztucznych +GF+ - zalety

Zawory kulowe firmy Georg Fischer +GF+ wykonywane są z takich samych tworzyw sztucznych jak rurociągi: PVC-U, PVC-C, ABS, PP, PE oraz PVDF. Charakteryzują się więc:

  • znakomitą odpornością chemiczną oraz fizyczną,
  • odpornością na korozję i ścieralność,
  • niskim ciężarem własnym,
  • kompaktowymi rozmiarami i łatwym montażem,
  • nowoczesnymi rozwiązaniami podnoszącymi bezpieczeństwo i komfort użytkowania,
  • możliwością zastosowania w wielu gałęziach przemysłu,
  • uniwersalnością zabudowy oraz przyłączy w wybranych typach zaworów (na przykład końcówki zaworów 546 są kompatybilne z zaworami zwrotnymi 561 i 562 oraz z zaworami trójdrożnymi 543).



Oferta zaworów kulowych Georg Fischer

W rodzinie ręcznych zaworów kulowych firmy Georg Fischer +GF+ od wielu lat najważniejszym przedstawicielem jest typ 546, którego II generacja z dopiskiem Pro weszła do sprzedaży w 2019 roku. Na portfolio producenta składa się jednak wiele więcej rozwiązań dostępnych dla użytkownika.



Zawór kulowy 546 Pro

To jeden z najbardziej rozpoznawalnych produktów szwajcarskiego producenta. Po ponad 15 latach od wprowadzanie do sprzedaży zaworu kulowego 546, jego nowa wersja PRO wprowadza kilka istotnych zmian, które sprawiają, ze zawór ten gotowy jest na technologiczny rozwój, jaki zachodzi i zachodzić będzie w instalacjach przemysłowych.


Zawór ten można rozbudować o dodatkowe akcesoria oraz napędy automatyczne, a dźwignia w komplecie posiada możliwość blokady.







Dostępny w wykonaniu z PVC-U, PVC-C, ABS, PP-H oraz PVDF. Dla PE dedykowane są zawory z korpusem PVC-U lub PP-H i końcówkami z PE.

Uszczelnienie kuli PTFE, do wyboru o-ringi EPDM bądź FKM (na indywidualne zapotrzebowanie dostępne jest także uszczelnienie FFKM Karlez).

Zakres średnic: od d16DN10 do d110DN100.

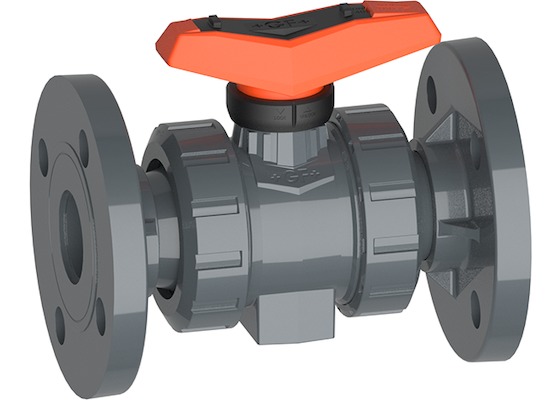

zawór kulowy 546 Pro +GF+
Zawór kulowy 546 Pro



Zawór kulowy 542

To ekonomiczna wersja typu 546 Pro, przeznaczona do aplikacji wodnych i mniej wymagających aplikacji chemicznych.



Dostępne w wykonaniu z PVC-U, PVC-C oraz PP. Dla PE dedykowane są zawory z korpusem PVC-U lub PP-H i końcówkami z PE.



Uszczelnienie kuli z PTFE (pomarańczowa dźwignia) bądź PE (niebieska dźwignia).



Zawory z uszczelnieniem kuli PTFE występują z o-ringami EPDM oraz FKM, natomiast z uszczelnieniem kuli PE tylko z o-ringami EPDM i przeznaczone są tylko do aplikacji wodnych.



Zakres średnic: od d16DN10 do d63DN50.

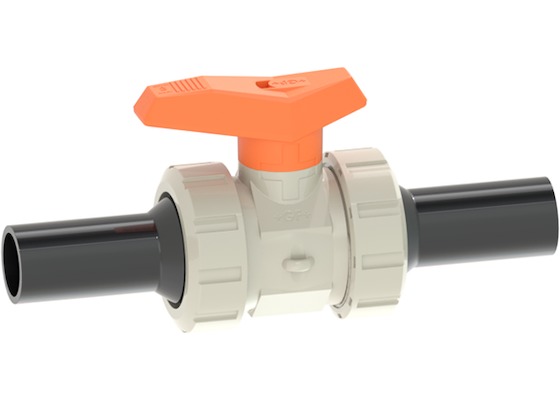

zawór kulowy typ 542
Zawór kulowy 542



Zawór kulowy 375

Popularny od wielu lat zawór ręczny, wykorzystywany w mniej wymagających aplikacjach, stanowi tańszą alternatywę dla zaworów 546 Pro.



Dostępne w wykonaniu z PVC-U (przyłącza z PVC-U oraz PE).



Uszczelnienie kuli PTFE, o-ringi EPDM bądź FKM.



Zakres średnic: od d16DN10 do d110DN100.

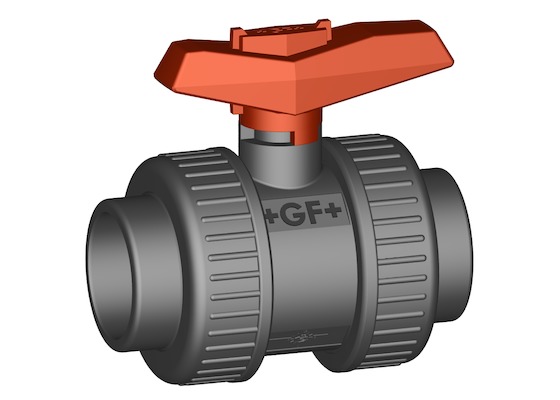

zawór kulowy typ 375 +GF+
Zawór kulowy 375



Zawór kulowy dozujący 523

To rozwiązanie oparte na korpusie zaworu 546, pozwala na dokładne dozowanie dzięki specjalnie wykonanej kuli oraz tarczy, znajdującej się przy rękojeści.



Dostępne w wykonaniu z PVC-U oraz PP-H (inne wersje materiałowe na życzenie).



Uszczelnienie kuli PTFE, o-ringi EPDM bądź FKM.



Dostępne w dwóch rozmiarach d16DN10 oraz d20DN15.

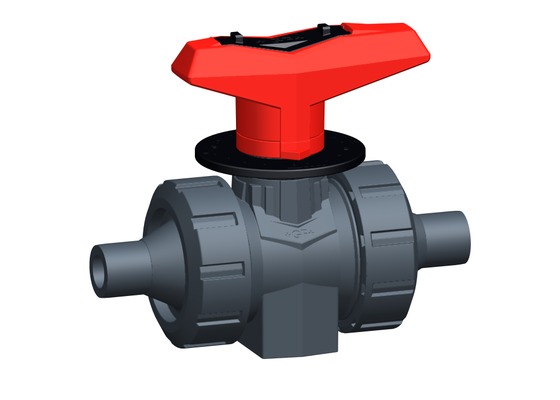

dozujący zawór kulowy 523
Zawór kulowy dozujący 523



Zawór kulowy trójdrożny 543

Zawory te dostępne są w wersji poziomej (horyzontalnej) oraz pionowej (wertykalnej). Wersja pozioma w zależności od potrzeby można zamówić z kulą w wersji L lub T.





Ich przyłącza są kompatybilne z zaworami 546. Można je również wyposażyć w moduł z wyłącznikami krańcowymi oraz napędy elektryczne i pneumatyczne.



Dostępny w wykonaniu z PVC-U, PVC-C, ABS, PP-H oraz PVDF. Dla PE dedykowane są zawory z korpusem PVC-U lub PP-H i końcówkami z PE.



Uszczelnienie kuli PTFE, do wyboru o-ringi EPDM bądź FKM.



Zakres średnic: od d16DN10 do d63DN50

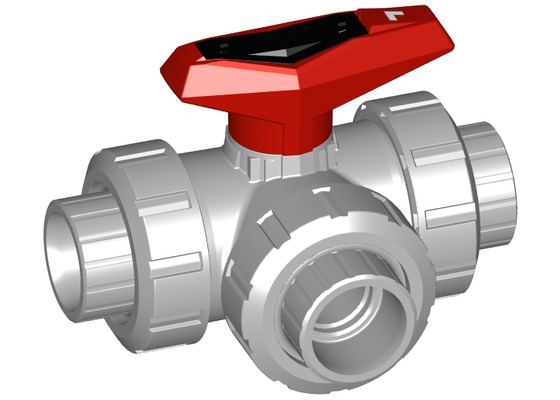

zawór kulowy trójdrożny 543 +GF+
Zawór kulowy trójdrożny 543



Zawór kulowy laboratoryjny 322

Zawór ten został zaprojektowany specjalnie do zastosowań laboratoryjnych.



Dostępne w wykonaniu z PVC-U.



Uszczelnienie kuli PTFE, o-ringi EPDM bądź FKM.



Dostępne w dwóch rozmiarach d10DN6 oraz d12DN8

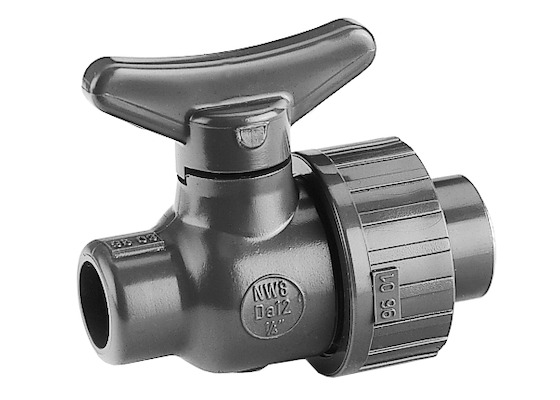

zawór kulowy laboratoryjny typ 322
Zawór  kulowy laboratoryjny 322



Zawór kulowy laboratoryjny 522

Najnowsza generacja zaworów przeznaczonych do zastosowań laboratoryjnych.



Dostępne w wykonaniu z PVC-U oraz PVDF. Wykonane z przyłączami GZ/GW.



Uszczelnienie kuli PTFE, o-ringi EPDM bądź FKM.



Dostępne w dwóch rozmiarach d10DN6 oraz d12DN8.

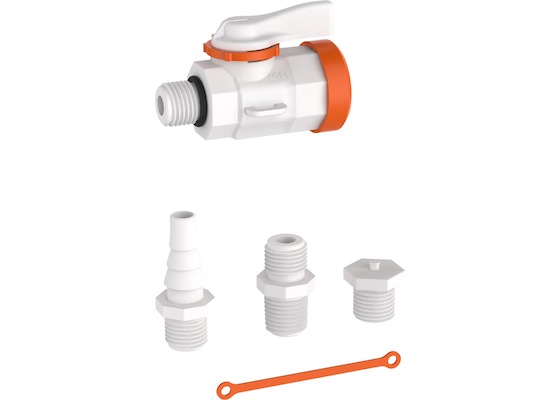

zawór kulowy laboratoryjny typ 522
Zawór  kulowy laboratoryjny 522



Zawór kulowy 547

Zawór ten posiada korpus zaworu 546 z końcówkami do systemu iFIT, który zastosowanie ma szczególnie w budownictwie morskim i okrętowym.



Występują w wykonaniu z PP-H z przyłączami iFIT DN10/15.



Uszczelnienie kuli PTFE, o-ringi EPDM.

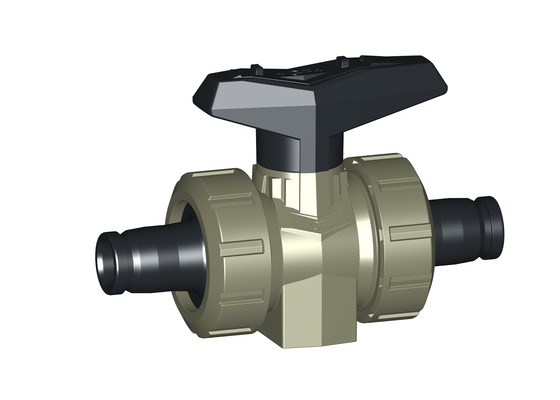

zawór kulowy typ 547 Georg Fischer
Zawór kulowy 547 z PP-H



Do pobrania:
