Zawory membranowe

W pierwszej dekadzie XXI wieku Georg Fischer +GF+ dokonał rewolucji w konstrukcji zaworów membranowych. Celem było stworzenie konstrukcji pozbawionej elementów metalowych, które mogłyby mieć kontakt z medium, a przez to być narażone na korozję. Do produkcji na stałe została wprowadzona nowa rodzina zaworów membranowych ręcznych oraz pneumatycznych.

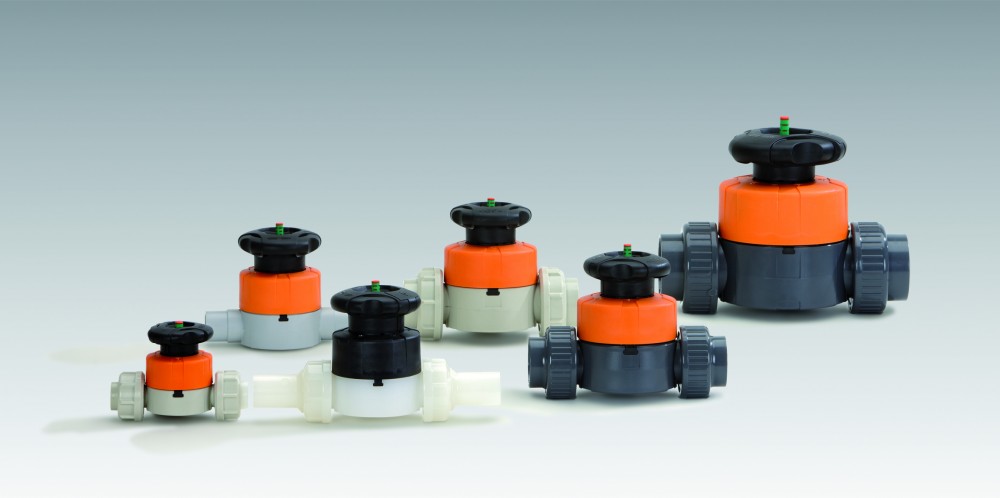

zawory membranowe Georg Fischer
Ręczne zawory membranowe firmy Georg Fischer +GF+



Zawory membranowe firmy Georg Fischer +GF+ wyznaczają nowe standardy w zakresie bezpieczeństwa, wydajności i prostoty. Zamiast powszechnie stosowanych czterech metalowych śrub, zawór wyposażono w nakręcaną obudowę. Wolne od korozji połączenie wyróżnia się jednorodnym zachowaniem pod wpływem zmian temperatury, równym ciśnieniem powierzchniowym oraz najwyższym stopniem szczelności.

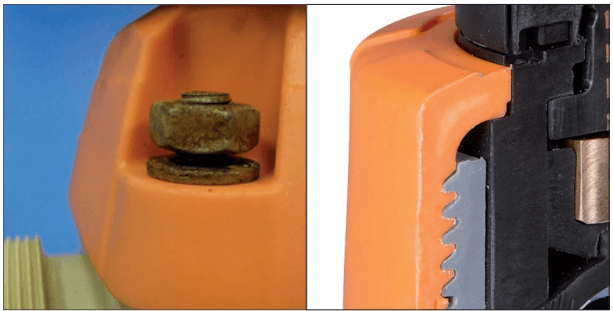

zawory membranowe +GF+ - brak korozji
Zamiast metalowych śrub podatnych na korozję, zastosowano nakręcaną obudowę



Zoptymalizowana geometria korpusu pozwoliła na dwukrotne zwiększenie przepływu przy tym samym zużyciu energii. Jednocześnie zawór membranowy ma niemal liniową charakterystykę przepływu, a tym samym zoptymalizowaną charakterystykę sterowania.

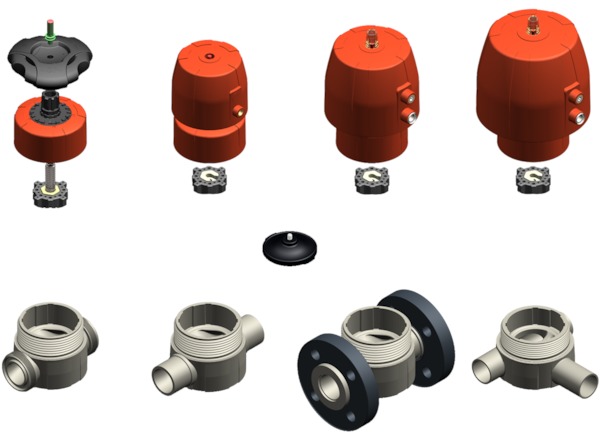

modułowa budowa zaworów +GF+
Modułowa budowa zaworów membranowych firmy Georg Fischer +GF+ umożliwia szybki serwis oraz rozbudowę



Pokrętło zaworu membranowego jest standardowo wyposażone w mechanizm blokujący. Górna część obudowy jest interfejsem dla podłączenia wyłączników krańcowych oraz siłownika pneumatycznego DIASTAR dostępnego w czterech wersjach zależnie od ciśnienia w rurociągu - 6, 10 i 16 barów przy ciśnieniu jednostronnym oraz 10 barów przy ciśnieniu obustronnym.



Obszary zastosowań zaworów membranowych firmy Georg Fischer +GF+

  • przemysł chemiczny,
  • nauki przyrodnicze,
  • mikroelektronika,
  • uzdatnianie wody,
  • żywność i napoje,
  • pomiar i kontrola przepływu,
  • ciecze o wysokiej lepkości i zawartości cząstek stałych.
zawory membranowe +GF+ - przepływ
Zoptymalizowana geometria korpusu



Zawory membranowe z tworzyw sztucznych - charakterystyka

Zawory membranowe firmy Georg Fischer +GF+ wykonane są z takich samych tworzyw sztucznych jak rurociągi: PVC-U, PVC-C, ABS, PP, PE oraz PVDF. Charakteryzują się więc:

  • odpornością na korozję i wysokie wartości ciśnienia,
  • wysoką wydajnością, dzięki podwojonemu współczynnikowi przepływu oraz liniową charakterystyką przepływu,
  • długością ślepej odnogi zaworu rozgałęzionego zredukowanej do absolutnego minimum,
  • przyjaznym dla użytkownika pokrętłem z możliwością zablokowania i dwukolorowym wskaźnikiem położenia membrany,
  • szerokim wyborem materiałów dla zoptymalizowania odporności chemicznej,
  • przepływem w obydwu kierunkach niezależnie od pozycji montażu zaworu,
  • zintegrowanym systemem mocowania zaworu z zamontowanymi tulejkami gwintowanymi.



Zawory membranowe sterowane ręcznie dzielą się ze względu na przyłącza:

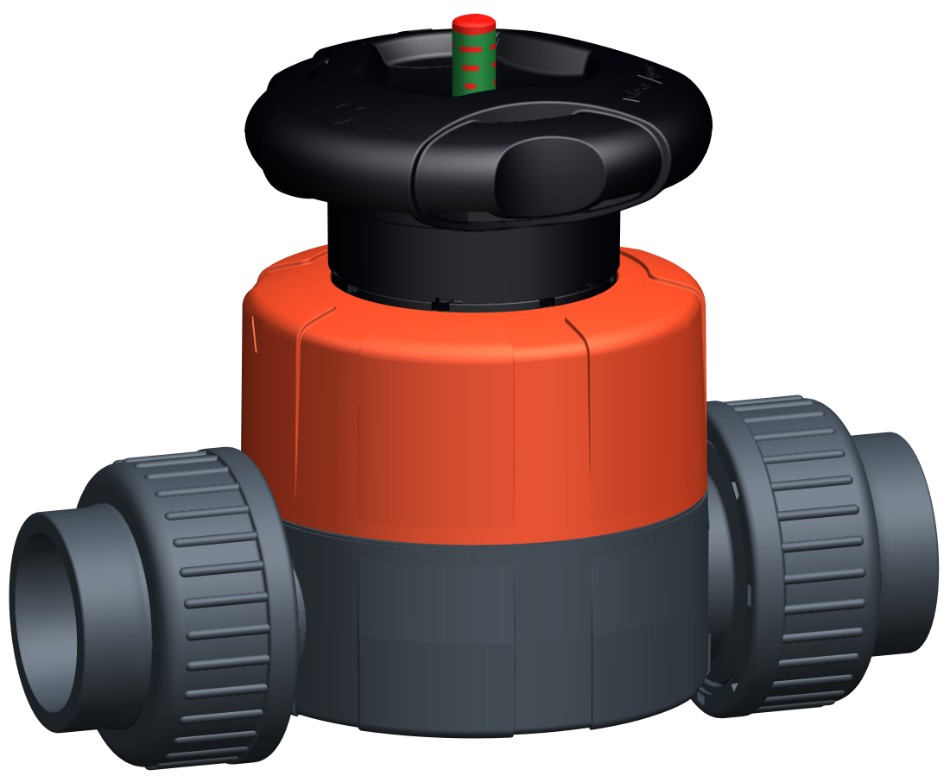

  • zawór membranowy typu 514 z półśrubunkami,



zawór membranowy 514 Georg Fischer

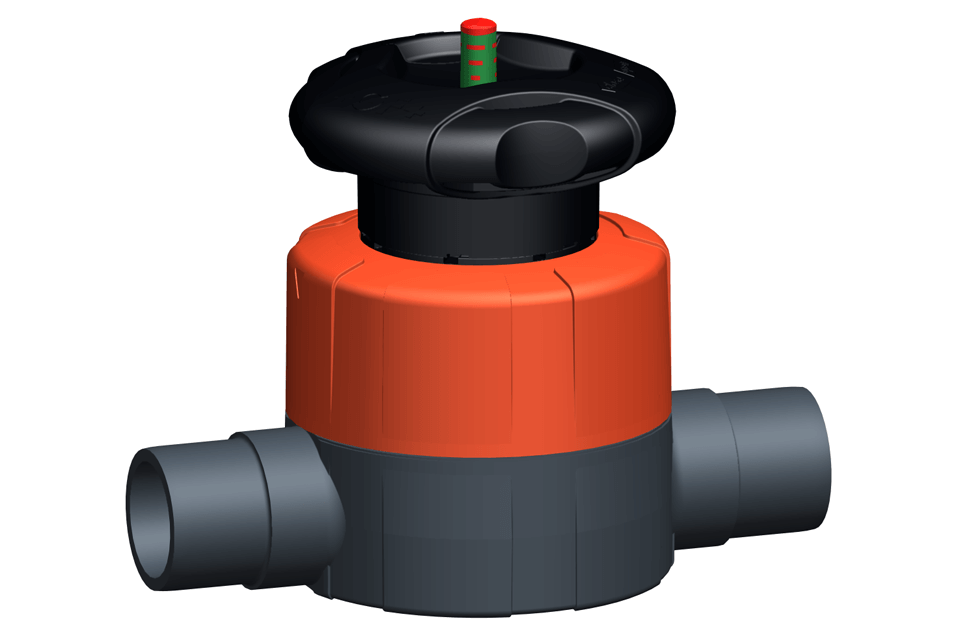

  • zawór membranowy typu 515 z króćcami



zawór membranowy 515 Georg Fischer

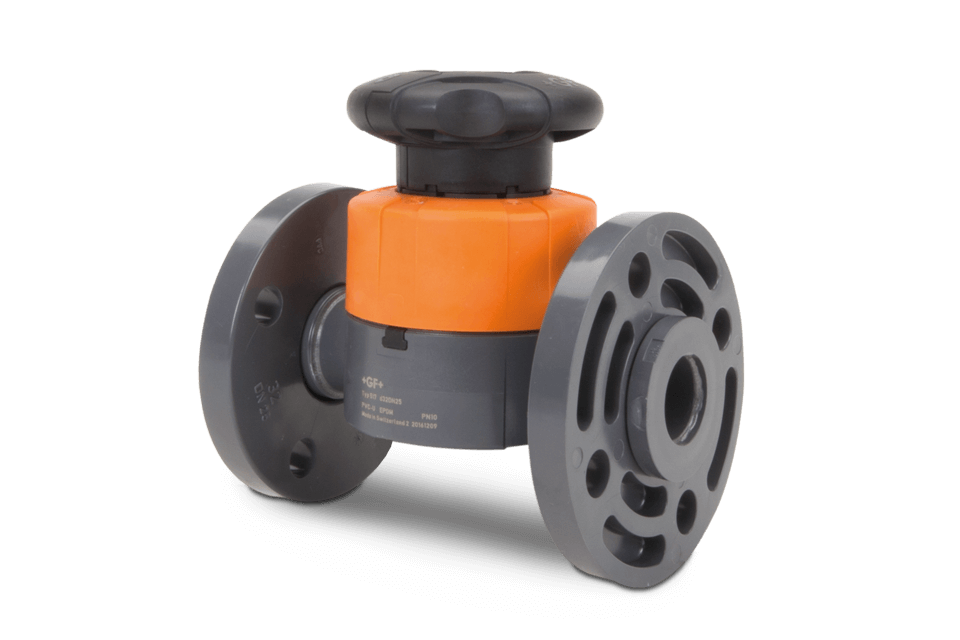

  • zawór membranowy typu 517 z kołnierzami,



zawór membranowy 517 Georg Fischer

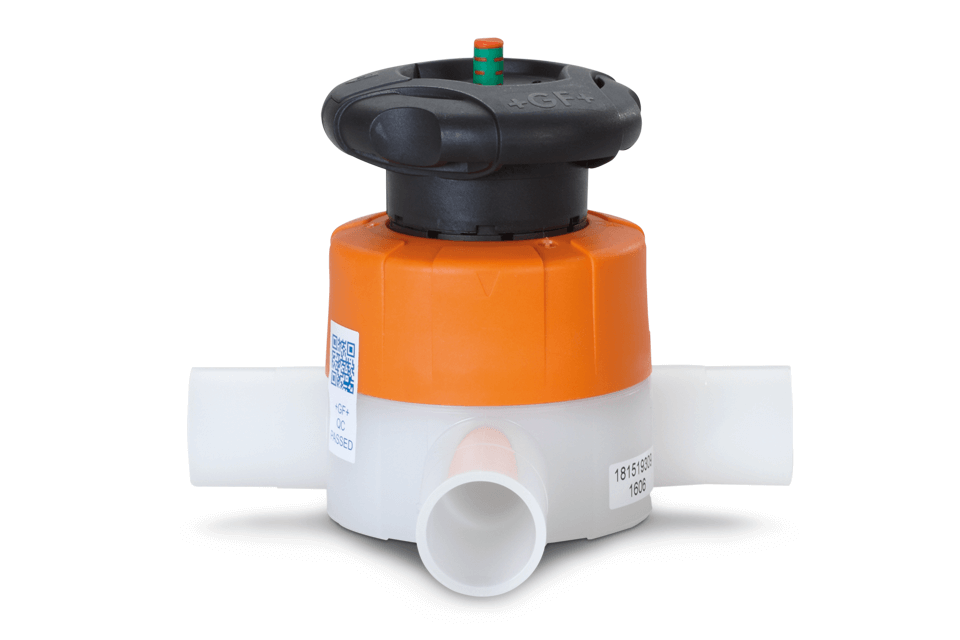

  • zawór membranowy typu 519 – zawór rozgałęziony, trójdrożny



zawór membranowy 519 Georg Fischer



Zawory typu 514, 515, 517 oraz 519 występują w średnicach od d16DN10 do d63DN50. W średnicach od d75DN65 do d160DN150 dostępny jest:

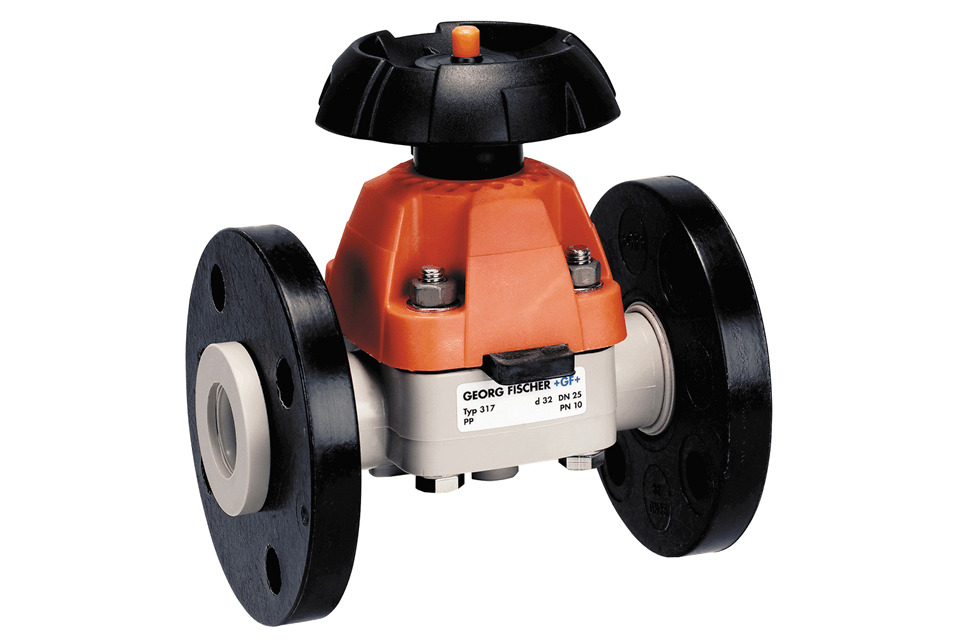

  • zawór membranowy typu 317 – z kołnierzami



zawór membranowy 317 Georg Fischer



  • Zawory sterowane pneumatycznie firmy Georg Fischer +GF+

Zawory te występują pod nazwą Diastar, a elektrycznie pod nazwą e-Diastar. Informacje o tych typach zaworów znajdziesz tutaj.

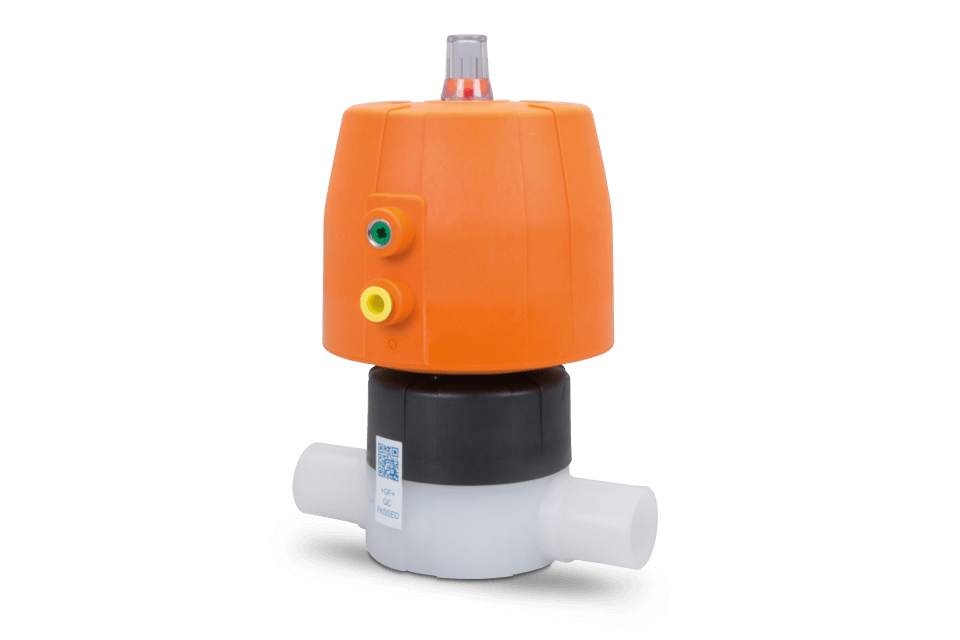

zawór membranowy sterowany pneumatycznie
Zawór membranowy sterowany pneumatycznie DIASTAR Sixteen z PVDF

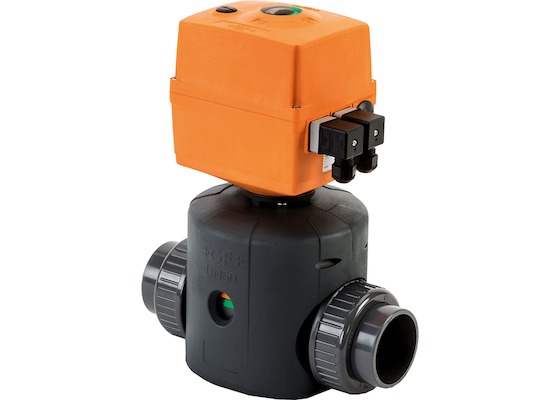

zawór membranowy e-diastar sterowany elektrycznie
Zawór membranowy sterowany elektrycznie e-DIASTAR z PVC-U



Do pobrania:
