Zawory zwrotne

Zawory zwrotne pełnią w instalacjach przemysłowych bardzo ważną funkcję - zapobiegają cofaniu się medium. Służą zapewnieniu przepływu aplikacji tylko w jednym kierunku, dzięki temu zabezpieczają rurociąg przed szkodami oraz niekontrolowanymi wyciekami.

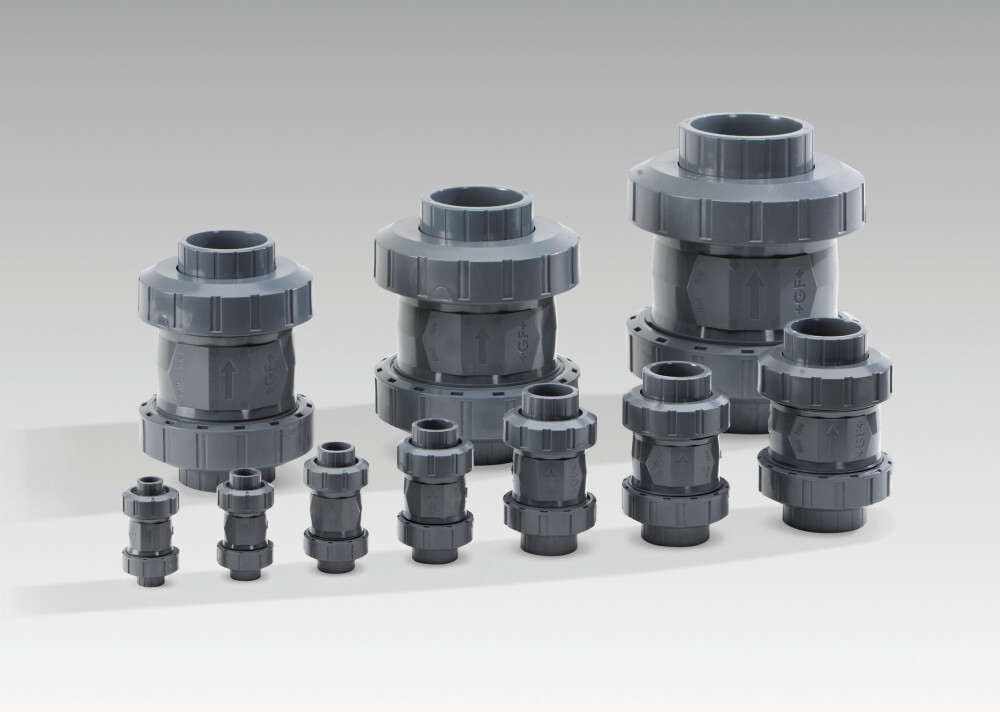

zawory zwrotne 561/562
Zawory zwrotne 561/562 z PVC-U



Zawory zwrotne działają na zasadzie samoczynnego, automatycznego zamknięcia i otwarcia poprzez różnicę ciśnień z obydwu stron rurociągu. Bardzo często stosowane są w procesach dozowania, kiedy po zakończeniu pracy pompy, aplikowane medium nie może cofnąć się do tej części rurociągu. To jednak tylko jedna z wielu możliwości zastosowania zaworów zwrotnych.



Zawory zwrotne ze względu na rozwiązanie konstrukcyjne mogą być zbudowane w różnoraki sposób oraz posiadać elementy wspomagające zamykanie, takie jak sprężyna. Georg Fischer +GF+ od wielu lat pracuje nad swoimi innowacyjnymi rozwiązaniami, bo rozumie potrzeby użytkowników. W bogatym portfolio producenta armatura zwrotna wykonana jest z takich samych tworzyw sztucznych jak pozostałe elementy rurociągów. Dzięki temu, zawory zwrotne charakteryzują się doskonałą odpornością chemiczną, brakiem zjawiska korozji, a dzięki kompaktowej i lekkiej konstrukcji, ich montaż i serwis nie stanowi żadnego kłopotu.



Zawory zwrotne z tworzyw sztucznych

W zależności od konstrukcji w ofercie firmy Georg Fischer +GF+ wyróżniamy:

  • stożkowe zawory zwrotne,
  • międzykołnierzowe zawory klapowe,
  • skośne zawory zwrotne.



Do wyboru w zależności od warunków oraz medium zawory zwrotne występują w tworzywach:

  • PVC-U,
  • PVC-C,
  • ABS,
  • PP-H,
  • PVDF.

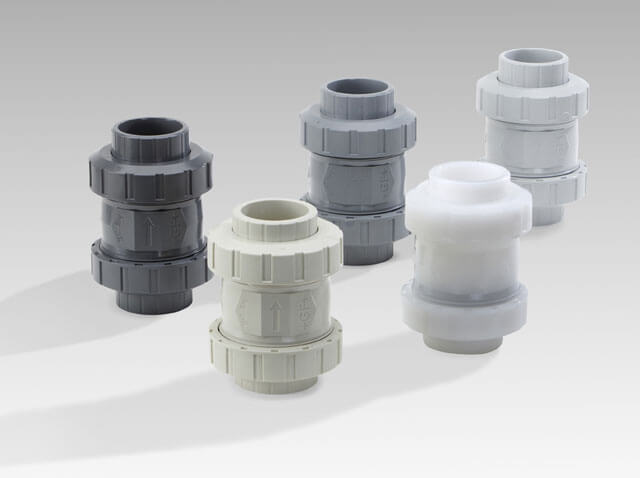

zawory zwrotne z tworzyw sztucznych
Zawory zwrotne 561/562



Obszary zastosowań zaworów zwrotnych firmy Georg Fischer +GF+

Zawory zwrotne +GF+ można stosować w następujących obszarach:

  • przemysł chemiczny,
  • uzdatnianie wody,
  • mikroelektronika,
  • żywność i napoje,
  • procesy chłodzenia,
  • budowa statków.



Zalety zaworów zwrotnych

Głównymi zaletami zaworów zwrotnych firmy Georg Fischer są:

  • zintegrowana sprężyna w zaworach przeznaczonych do instalacji poziomych,
  • konstrukcja optymalizująca przepływ,
  • odporność na korozję i wysokie ciśnienia,
  • szeroki wybór materiałów dla zapewnienia najlepszej odporności chemicznej,
  • niski ciężar własny,
  • łatwy montaż oraz serwis.



Rodzaje zaworów zwrotnych z tworzyw sztucznych Georg Fischer +GF+

W ofercie firmy Georg Fischer występują następujące rodzaje zaworów zwrotnych z tworzyw sztucznych:

  • Stożkowy zawór zwrotny 561

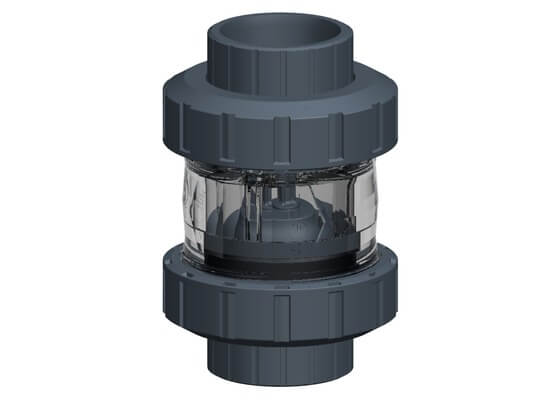

stożkowy zawór zwrotny 561 z przezroczystym korpusem
Zawór zwrotny 561 PVC-U z przezroczystym korpusem i mufami do klejenia



Jest to najpopularniejszy i najbardziej rozpowszechniony zawór zwrotny, który dzięki nowoczesnej konstrukcji zapewnia minimalne zużycie elementów korpusu, tym samym zmniejsza koszty obsługi do minimum.



W ofercie firmy Georg Fischer +GF+ zastąpił kulowy zawór zwrotny 360, z którym nie jest kompatybilny (długość zabudowy oraz gwinty na korpusie są inne).



Dzięki modułowej konstrukcji jest łatwy w instalacji i demontażu. Ponadto posiada taką samą długość zabudowy jak zawór kulowy 546 Pro (oraz te same nakrętki i końcówki). Za kontrolę otwarcia/zamknięcia odpowiada zoptymalizowany stożek w podwójnych prowadnicach.

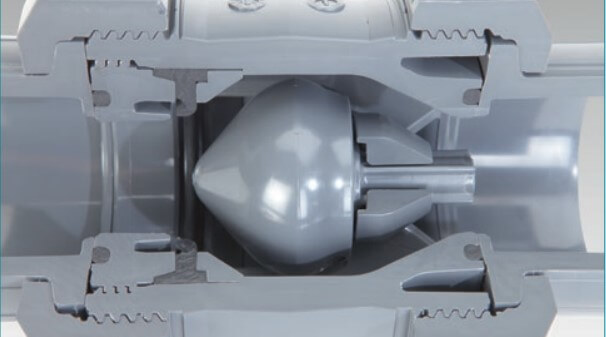

budowa zaworu zwrotnego 561 - stożek
Stożek zaworu 561



Zawór występuje w wykonaniu PVC-U, PVC-C, ABS, PP-H oraz PVDF z uszczelnieniem EPDM bądź FKM. Nie posiada sprężyny, jednakże w każdej chwili użytkowania można go w nią wyposażyć. Zawór swoją szczelność uzyskuje przy minimalnej wysokości słupa wody wynoszącą 2 metry za zaworem i przeznaczony jest do montażu w pionie.



Zawór 561 występuje w wersji z koszem ssawnym oraz z przezroczystym korpusem (tylko w wersji z PVC-U).

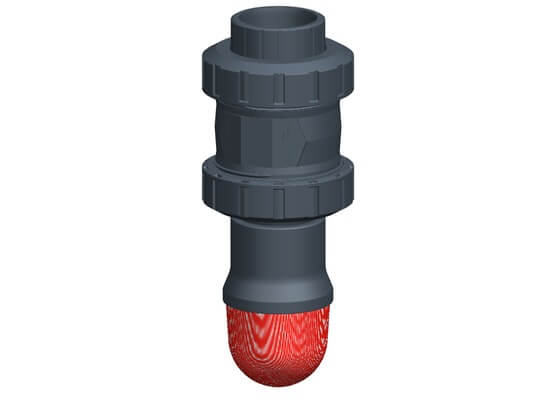

zawór zwrotny stopowy 561
Zawór zwrotny 561 z PVC-U z koszem ssawnym



  • Stożkowy zawór zwrotny 562

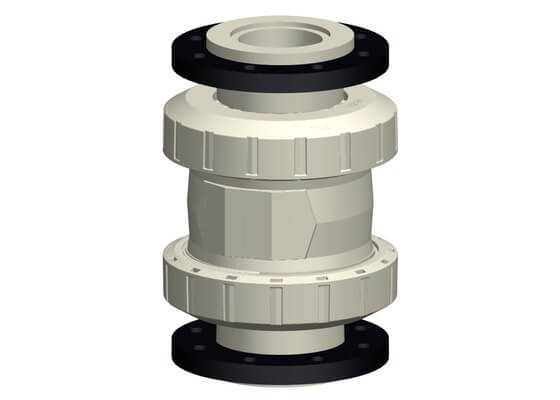

zawór zwrotny 562 z kołnierzami luźnymi
Zawór zwrotny 562 z PP-H z kołnierzami luźnymi z PP-V



Od zaworu 561 różni go jedynie wyposażenie w sprężynę V2A (stal nierdzewna), która powoduje, iż może być on używany zarówno w pionie jak i w poziomie, a do jego uszczelnienia wystarczy słup wody wynoszący 1 metr.



zawór zwrotny 562 ze sprężyną
Sprężyna w zaworze 562



Sprężyna w standardowym zaworze wykonana jest ze stali nierdzewnej V2A, więc nie jest odporna na wiele mediów. Dlatego w swojej ofercie producent Georg Fischer +GF+ ma specjalne sprężyny nimonic 90 oraz V2A powlekane ECTFE (Halar), które posiadają znacznie większą odporność na wymagające media.

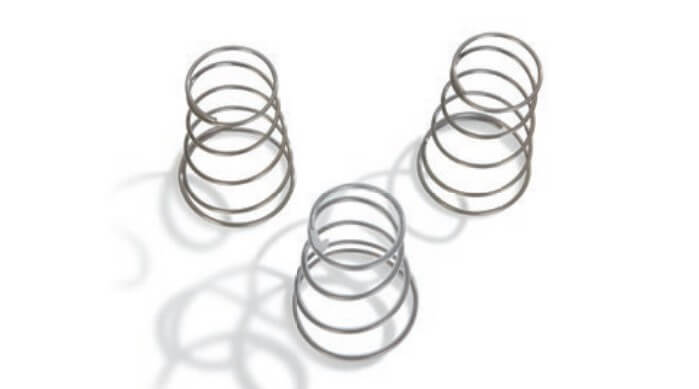

zawory zwrotne 562 - sprężyny
Sprężyny do zaworów zwrotnych 562



  • Klapowy zawór zwrotny 369

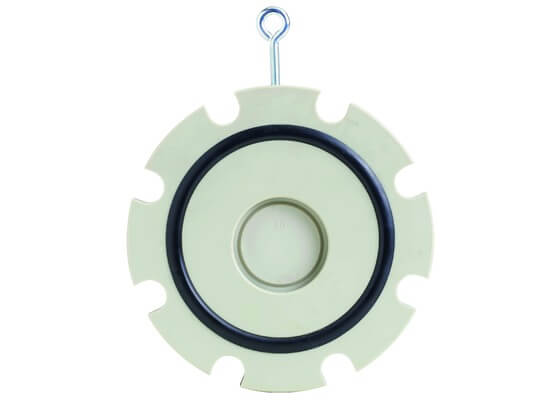

klapowy zawór zwrotny 562 międzykołnierzowy
Klapowy zawór zwrotny 369 z PP-H



Zawór zwrotny klapowy 369 przeznaczony jest szczególnie do montażu na większych średnicach rurociągów. Charakteryzuje się prostą zabudową międzykołnierzową oraz trwałością. Elementem odpowiedzialnym za zapobieganie przepływowi zwrotnemu jest klapka.



Występuje w wykonaniu bez oraz ze sprężyną V4A bądź z materiału Hastelloy-C. W każdej z wersji może być montowany w pionie i poziomie przy ciśnieniu nominalnym PN6. Wersja bez sprężyny nie jest polecana do instalacji z pulsacjami przepływu, gdyż powodują one nagłe zamknięcia zaworu, a to prowadzi do hałasu oraz szybszego zużycia się klapy. Co ważne, sprężyna dostępna jest również jako osobny element, więc istnieje możliwość wyposażenia zaworu w ten element nawet w trakcie użytkowania.



Zawór dostępny w wykonaniu z PVC-U, PP-H oraz PVDF z uszczelnieniem EPDM i FKM.

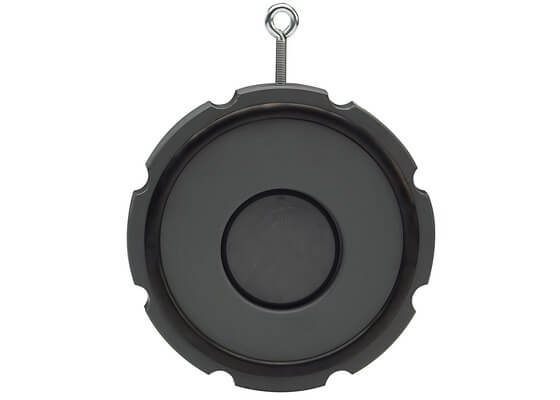

klapowy zawór zwrotny 369 z PVC-U
Klapowy zawór zwrotny 369 z PVC-U



Ze względu na specyficzną budowę przy stosowaniu zaworu 369 należy pamiętać o kilku ważnych aspektach. Po pierwsze nie należy zaworu montować bezpośrednio za pompą lub kolanem. Montaż z rurami PVC-U PN16 możliwy jest tylko do średnicy d63. Dla zaworów montowanych z tulejami PP bądź PE należy użyć odpowiednich tulei kołnierzowych (zwanych często rozdmuchanymi). W przypadku montażu w instalacji PVDF zaleca się stosowanie tulei kołnierzowych oraz kołnierzy o rozmiar większy niż zawór zwrotny.



  • Zawór kątowy zwrotny 303

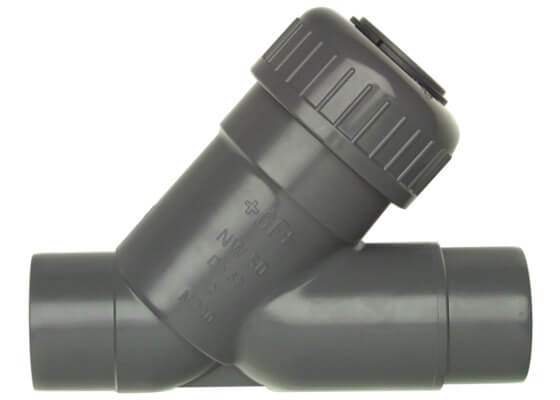

zawór kątowy zwrotny 303
Zawór kątowy zwrotny 303 z PVC-U z króćcami



Kolejną propozycją jest zawór kątowy 303 (zwany też grzybkowym). Może być on montowany w pionie i poziomie, a za pracę zaworu odpowiada działający samoczynnie tłok. Jest to bardzo wytrzymała i sprawdzona konstrukcja, która charakteryzuje się łatwym montażem oraz serwisem.



Zawory zwrotne 303 produkowane są w wykonaniu z materiału PVC-U oraz ABS (uszczelnienie EPDM bądź FKM).
